Ο παρακάτω οδηγός αφορά στη παραμετροποίηση των συσκευών DP750, DP752. Για το DP755 μπορείτε να δείτε το σχετικό άρθρο εδώ.
Σημειώστε ότι για να μπορέσετε να λάβετε και να πραγματοποιήσετε κλήσεις, χρειάζεστε οπωσδήποτε μία βάση (DP750, DP752) και τουλάχιστον ένα συμβατό ακουστικό (DP735/730/725/722/720)
Σύνδεση Συσκευής
- Συνδέουμε τη βάση DP75X στο ρεύμα και στο δίκτυο.
- Αν η συσκευή είναι ήδη σε χρήση από άλλη υπηρεσία τηλεφωνίας, ακολουθήστε πρώτα τη διαδικασία επαναφοράς εργοστασιακών ρυθμίσεων (Reset) που θα βρείτε στο τέλος του άρθρου. Διαφορετικά, προχωρήστε στην παραμετροποίηση.
- Στη βάση DP75X, πατάμε παρατεταμένα το κουμπί με το εικονίδιο WiFi στο πίσω μέρος της συσκευής για 7 δευτερόλεπτα, έως ότου οι φωτεινές ενδείξεις αρχίσουν να αναβοσβήνουν.

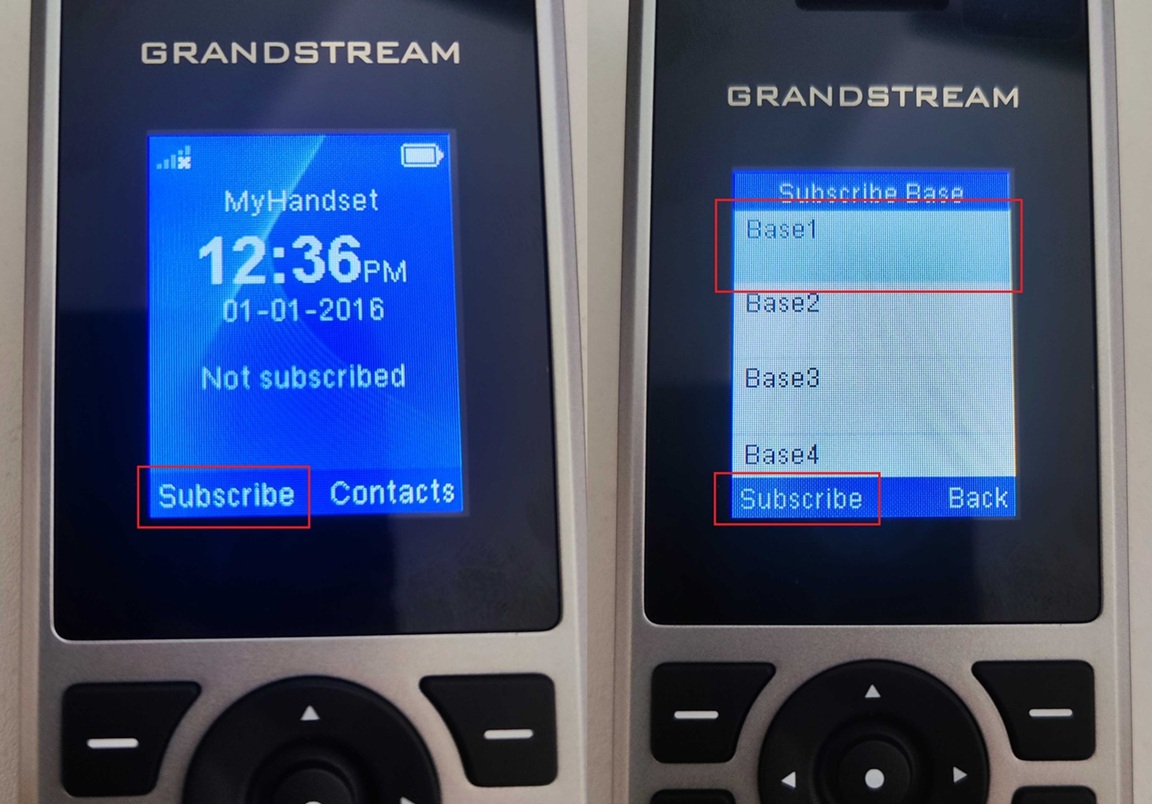

- Στο ακουστικό DP7ΧΧ, επιλέγουμε το πλήκτρο “Subscribe” αν εμφανίζεται στην αρχική οθόνη. Εναλλακτικά, πηγαίνουμε στο Menu → Registration → Register.
Σύμφωνα με τις εικόνες, επιλέγουμε τη βάση και κάνουμε subscribe. Όταν ολοκληρωθεί η σύνδεση, στην οθόνη του ακουστικού θα εμφανιστεί η ένδειξη "Handset Subscribed".
- Κάθε ακουστικό DP720 μπορεί να συνδεθεί με έως και 4 διαφορετικές βάσεις DP75X.
- Κάθε βάση DP75X μπορεί να υποστηρίξει έως 5 συνδεδεμένα ακουστικά.
Είσοδος στο Διαχειριστικό
Για να βρούμε την IP της βάσης DP75X, από το ακουστικό επιλέγουμε Menu → Status → Base Status και σημειώνουμε την IP Address.
Σε έναν Web Browser (π.χ. Firefox, Chrome) πληκτρολογούμε την IP (π.χ. 192.168.1.241) που είδαμε στην οθόνη του τηλεφώνου μας. Στη συνέχεια, κάνουμε login με:
-
Username: admin
- Password: admin
Ρυθμίσεις Συσκευής
Πηγαίνουμε στην επιλογή Profiles και επιλέγουμε το προφίλ που θέλουμε να ρυθμίσουμε (π.χ. Profile 1).
Στην καρτέλα General Settings συμπληρώνουμε τα εξής:
- Profile Active: Yes
- Profile Name: modulus
- SIP Server: voips.modulus.gr
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.
Στην καρτέλα Profiles > Profile X > SIP Settings > Basic Settings θα πρέπει να ορίσουμε:
- Register Expiration: 2
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.
Στη συνέχεια πηγαίνουμε στην καρτέλα Profiles>Profile X>SIP Settings>Security Settings και συμπληρώνουμε τα εξής:
- Accept Incoming SIP from Proxy Only: Yes
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.

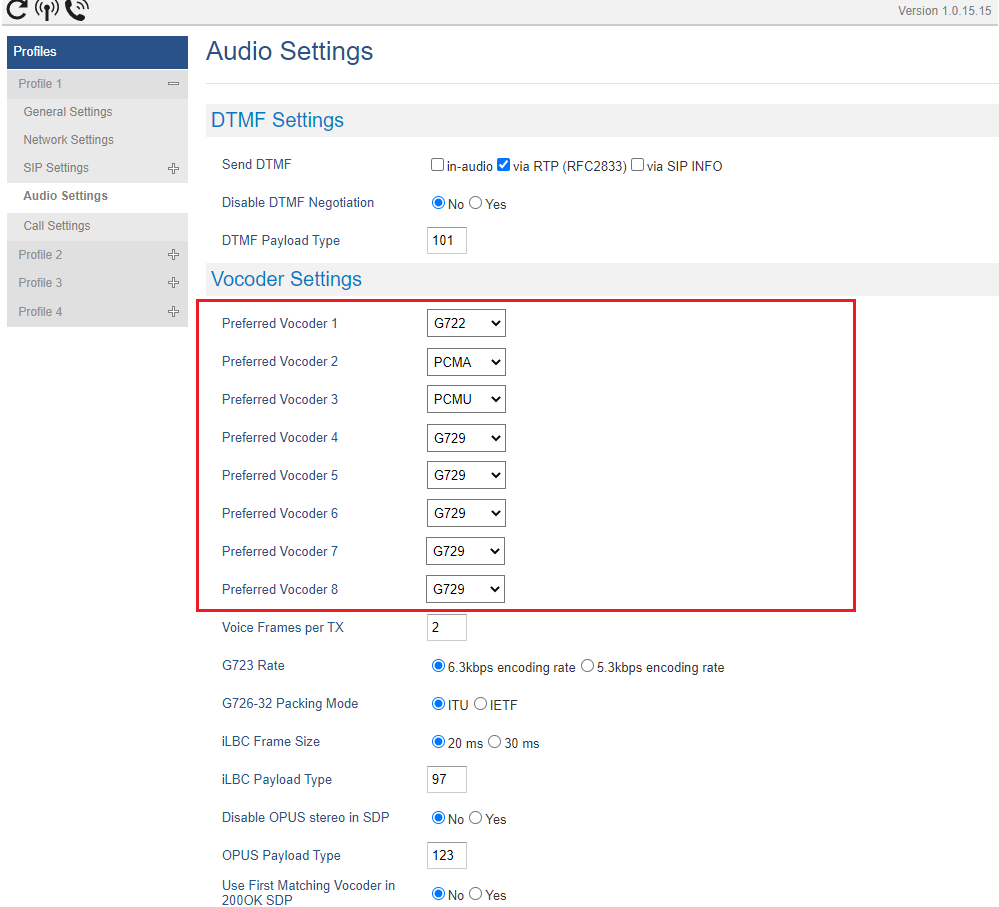

Στην καρτέλα Profiles>Profile X> Audio Settings συμληρώνουμε τα εξής:
- Preferred Vocoder 1: G722
- Preferred Vocoder 2: PCMA
- Preferred Vocoder 3: PCMU
- Preferred Vocoder 4-8: G729
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.
Στην καρτέλα DECT > Sip Account Settings συμπληρώνουμε τα εξής:
- Sip User ID: Το USERNAME του modulus λογαριασμού σας, το οποίο σας έχει αποσταλεί μέσω e-mail.
- Authenticate ID: Το USERNAME του modulus λογαριασμού σας, το οποίο σας έχει αποσταλεί μέσω e-mail.
- Password: Το PASSWORD του modulus λογαριασμού σας, το οποίο σας έχει αποσταλεί μέσω SMS.
- Name: Το Όνομα σας με λατινικούς χαρακτήρες.
- Profile: Το Profile που έχετε ρυθμίσει (π.χ. Profile 1).
- HS Mode: Επιλέξτε το ακουστικό που θέλετε να χρησιμοποιήσετε (π.χ. HS 1).
- Active: Yes
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.
Στην καρτέλα DECT > SIP Account Settings, επιβεβαιώνουμε ότι το ακουστικό (π.χ. HS 1) έχει ρυθμισμένο στο Line 1 τον modulus λογαριασμό, από τον οποίο θέλουμε να πραγματοποιούνται οι κλήσεις.
Πηγαίνουμε στην καρτέλα Maintenance>Date and Time και συμπληρώνουμε τα εξής:
- Time Zone: GMT +02:00 (Helsinki, Athens, Tallinn)
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.
Μόλις αποθηκευτούν οι παραπάνω ρυθμίσεις, η συσκευή σας μπορεί να πραγματοποιήσει και να λάβει κλήσεις.
Για να επιβεβαιώσετε ότι η παραμετροποίηση ήταν επιτυχής, μεταβείτε στην καρτέλα Status > Account Status. Κάτω από τη στήλη SIP Registrations, θα πρέπει να εμφανίζεται YES με πράσινο φόντο για κάθε συνδεδεμένο λογαριασμό.
Ενημέρωση λογισμικού
Κατευθυνόμαστε στην καρτέλα Maintenance>Upgrade and Provisioning και αλλάζουμε το παρακάτω:
- Firmware Server Path: firmware.grandstream.com
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.

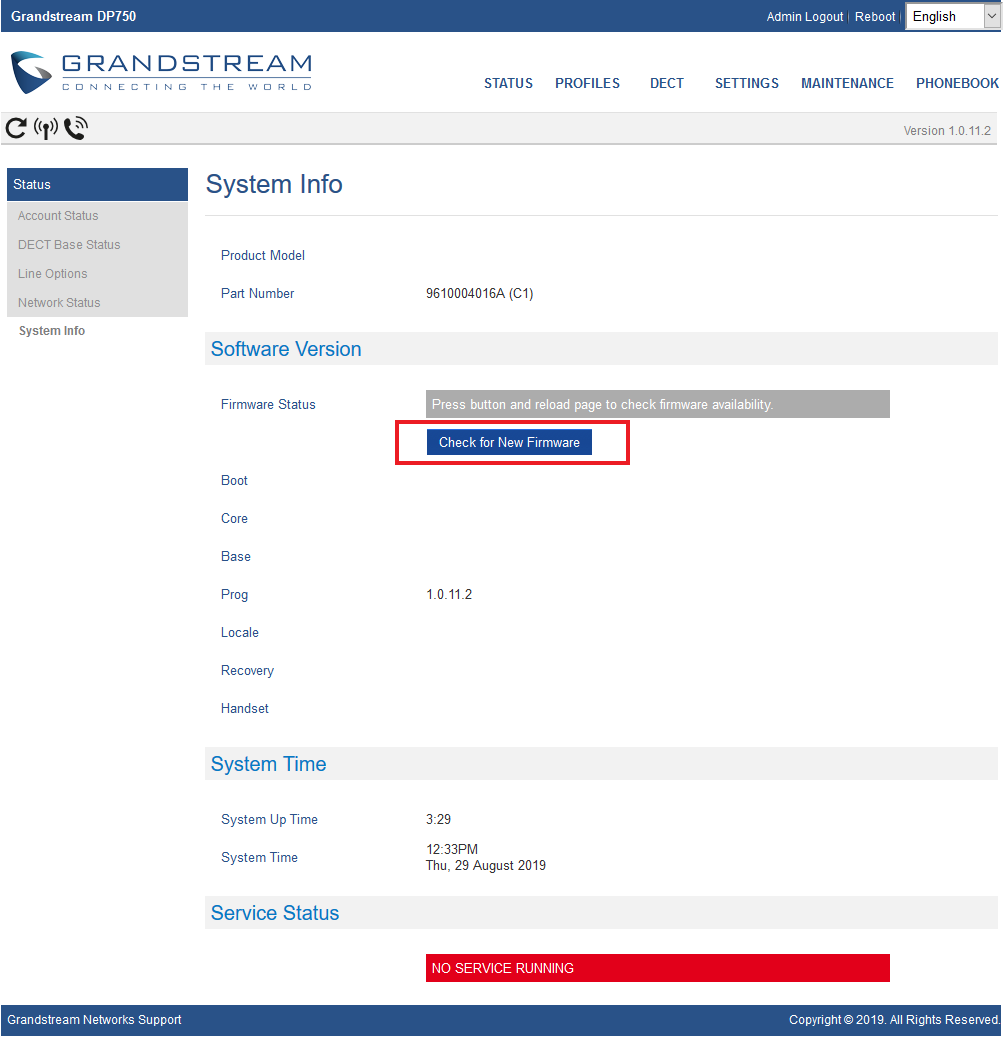

Πηγαίνουμε στο μενού Status > System Info και επιλέγουμε Check for New Firmware. Εφόσον υπάρχει διαθέσιμη αναβάθμιση την ολοκληρώνουμε.

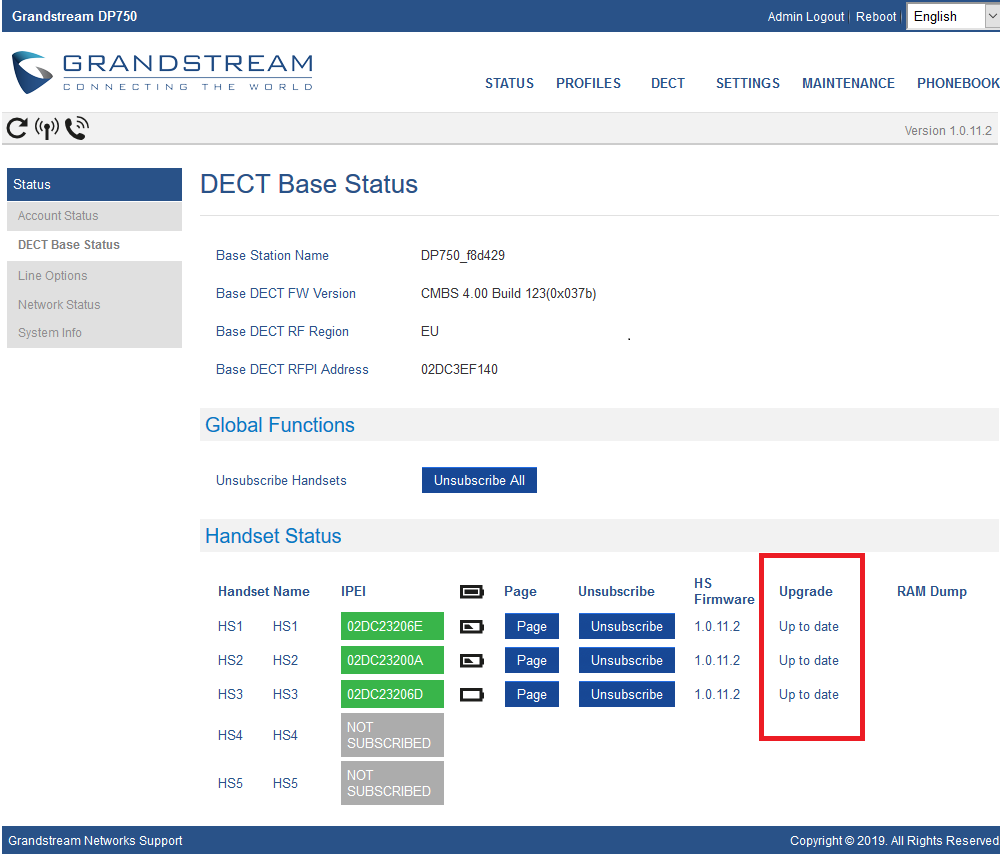

Στη συνέχεια πηγαίνουμε στο μενού Status > DECT Base Status και κάνουμε upgrade σε κάθε ακουστικό μέχρι να εμφανίσει την ένδειξη Up To Date.
Ενεργοποίηση κρυπτογράφησης TLS/SRTP (προαιρετικά)
Η modulus προσφέρει τη δυνατότητα κρυπτογράφησης της σηματοδότησης και της φωνής, εξασφαλίζοντας τη μέγιστη δυνατή ασφάλεια στις τηλεφωνικές επικοινωνίες των συνδρομητών της.
Για την ενεργοποιήση της κρυπτογράφησης, ακολουθούμε τα παρακάτω επιπρόσθετα βήματα:

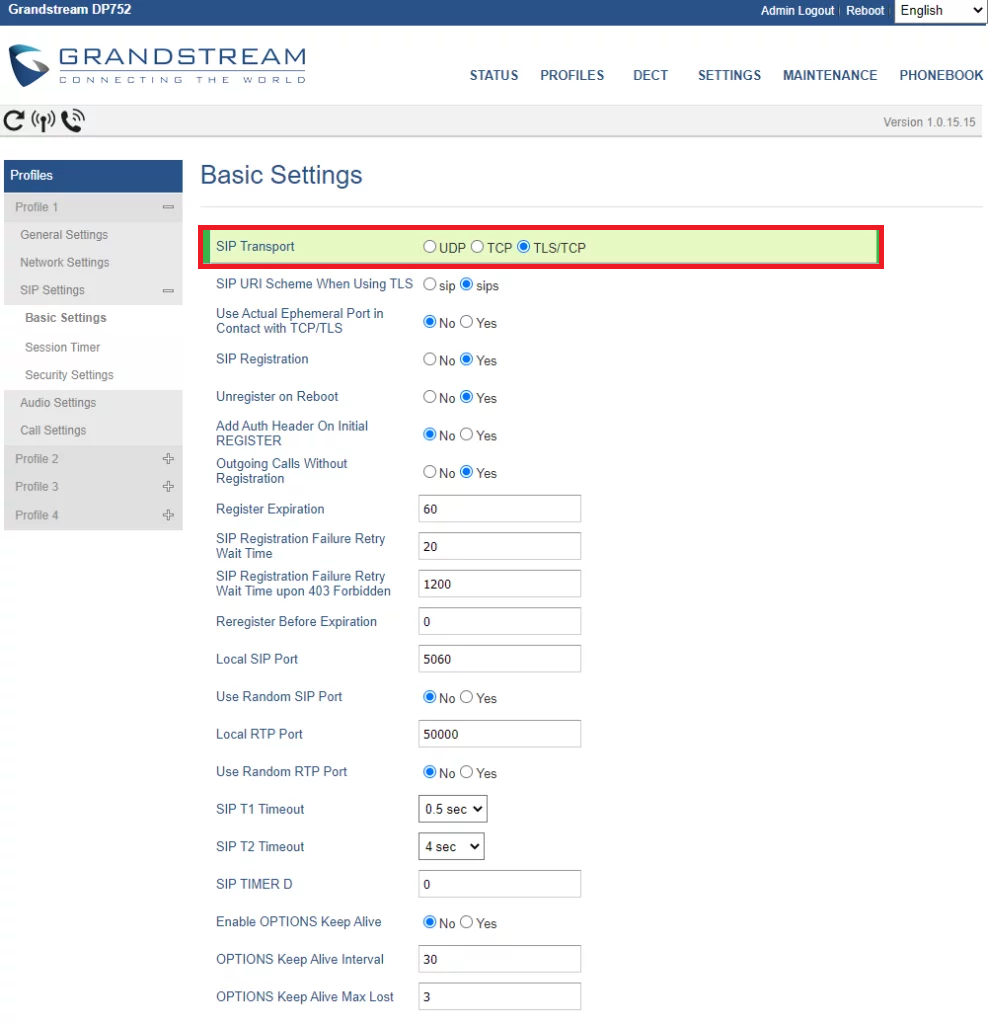

Μεταβαίνουμε στην καρτέλα Profiles > Profile X > SIP Settings > Basic Settings και αρίζουμε τις ακόλουθες ρυθμίσεις:
- SIP Transport: TLS/TCP
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.

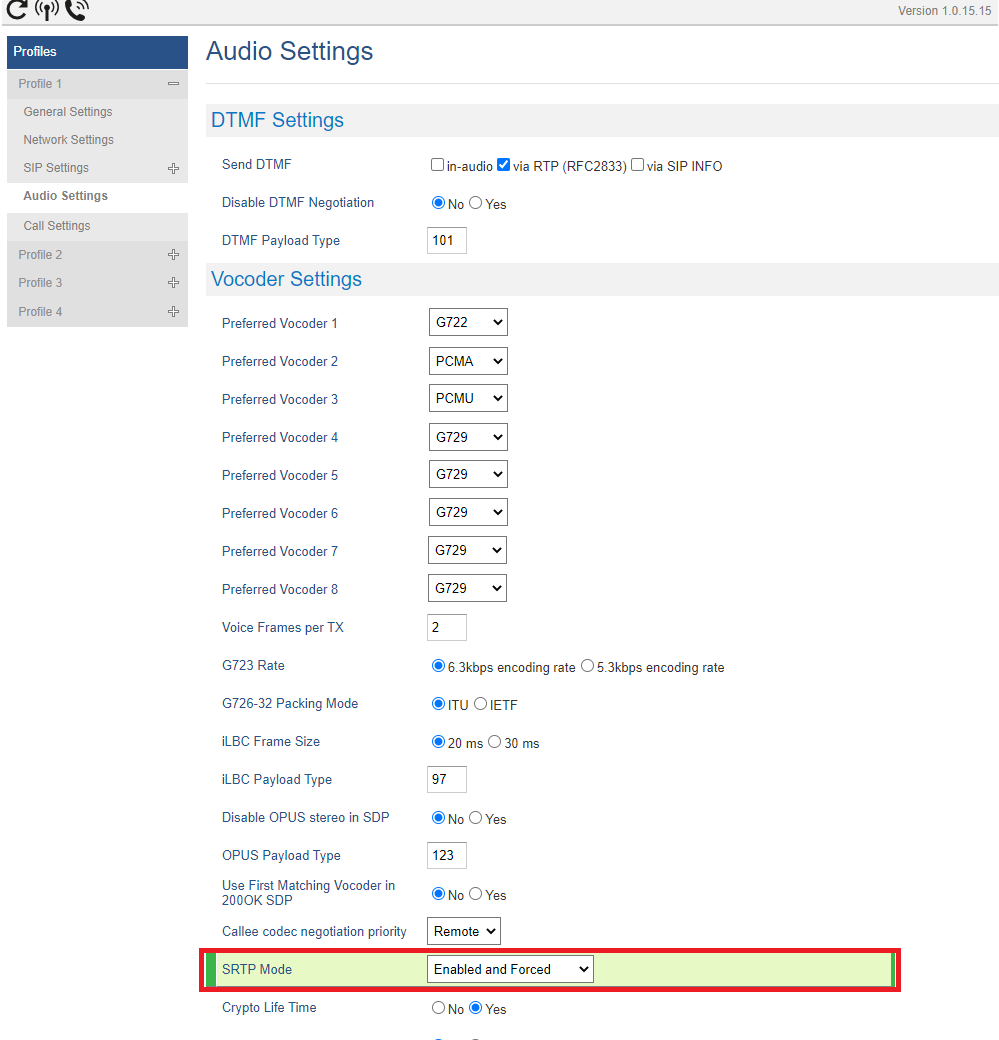

Στην καρτέλα Profiles>Profile X> Audio Settings θα πρέπει να ορίσουμε:
- SRTP Mode: Enabled and Forced
Επιλέγουμε Save and Apply για να αποθηκεύσουμε τις ρυθμίσεις.
Troubleshooting Tips
Αν το Account σας φαίνεται μη συνδεδεμένο - Not Registered και δεν μπορείτε να πραγματοποιήσετε και να δεχτείτε κλήσεις, ακολουθήστε τα παρακάτω βήματα:
- Στην καρτέλα Profiles, επιλέξτε το ενεργό προφίλ σας.
- Στο πεδίο General Settings > SIP Server, αντικαταστήστε το voips.modulus.gr με voips.modulus.gr:6050.
- Στην καρτέλα Basic Settings, ορίστε την τιμή Local SIP Port σε 46000

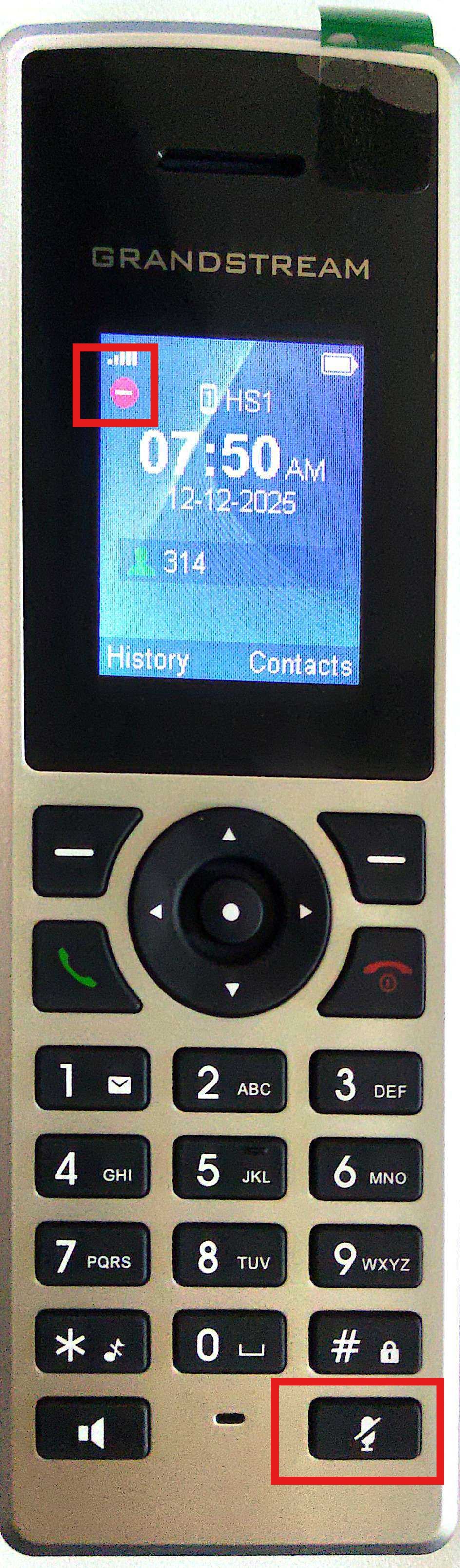

Σε περίπτωση που δεν δέχεστε εισερχόμενες κλήσεις θα πρέπει να ελέγξετε αν έχει ενεργοποιηθεί η λειτουργία DND (Do not Disturb -Μην ενοχλείτε). Σε αυτήν την περίπτωση θα εμφανιστεί ένας κόκκινος κύκλος με μία λευκή παύλα στην οθόνη του τηλεφώνου.
Για να αφαιρεθεί θα χρειαστεί να επιλέξετε το πλήκτρο mute (στην γωνία κάτω δεξιά) ενώ η συσκευή βρίσκεται σε αδράνεια(εκτός κλήσης).
Επαναφορά εργοστασιακών ρυθμίσεων
Αν θέλετε να επαναφέρετε τη συσκευή σας στις εργοστασιακές ρυθμίσεις, αποσυνδέστε το καλώδιο Ethernet και κρατήστε πατημένο το κουμπί Reset (βρίσκεται στο πίσω μέρος της συσκευής, δίπλα στην υποδοχή τροφοδοσίας) για 7 δευτερόλεπτα. Η συσκευή θα πραγματοποιήσει επανεκκίνηση και θα επιστρέψει στις εργοστασιακές ρυθμίσεις.
