    Ρύθμιση Grandstream GXP Series με SIP Τηλεφωνία modulus

    Κοινοποιήστε

    Οι συσκευές Grandstream GXP Series υποστηρίζουν προηγμένη SIP VoIP τηλεφωνία και αποτελούν αξιόπιστη επιλογή για επαγγελματική επικοινωνία μέσω cloud τηλεφωνικών υπηρεσιών.
    Στον οδηγό αυτό θα δείτε βήμα-βήμα τη ρύθμιση Grandstream GXP τηλεφώνων με τις υπηρεσίες τηλεφωνίας της modulus, καθώς και οδηγίες για TLS/SRTP κρυπτογράφηση, BLF λειτουργίες και troubleshooting.



    Σε περίπτωση που η συσκευή βρίσκεται ήδη σε χρήση από άλλη υπηρεσία τηλεφωνίας, θα πρέπει πρώτα να ακολουθήσουμε τη διαδικασία επαναφοράς εργοστασιακών ρυθμίσεων (Reset).



    Σύνδεση Συσκευής

    Συνδέετε τη συσκευή στο ρεύμα και στο δίκτυο μέσω της θύρας LAN. Από τα πλήκτρα του τηλεφώνου, πατάτε το κουμπί που αντιστοιχεί στην οθόνη στο πεδίο NEXTSCREEN. Στην οθόνη του τηλεφώνου, θα εμφανιστεί η IP (π.χ. 192.168.1.10).



    Είσοδος στο Διαχειριστικό

    Ανοίγετε έναν web browser (π.χ. Firefox, Chrome) και πληκτρολογείτε την IP (π.χ. 192.168.1.10) που είδατε στην οθόνη του τηλεφώνου σας.
    Κάνετε login με
    username: admin
    default password: admin.


    Αλλαγή Κωδικού Πρόσβασης

    Για λόγους ασφαλείας θα σας ζητηθεί να αλλάξετε τον default κωδικό πρόσβασης στη συσκευή με κάποιον της επιλογής σας.


    ❗ΣΗΜΑΝΤΙΚΟ❗
    Ο κωδικός αυτός προστατεύει τη συσκευή από μη εξουσιοδοτημένη πρόσβαση και είναι διαφορετικός από τους modulus κωδικούς που σας έχουν αποσταλεί με SMS. Φροντίστε να ορίσετε έναν κωδικό που θυμάστε, καθώς διαφορετικά δεν θα έχετε πρόσβαση στο διαχειριστικό περιβάλλον της συσκευής σας για μελλοντικές ρυθμίσεις.

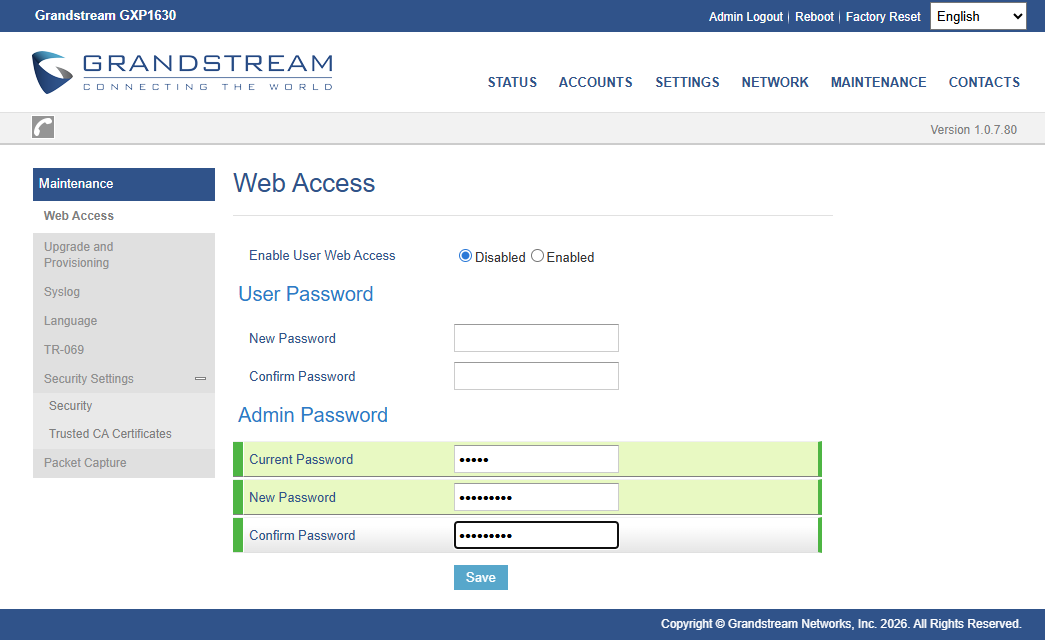

    Εφόσον θελήσετε να αλλάξετε και πάλι τον κωδικό πρόσβασης μπορείτε να το κάνετε μέσα από το μενού Maintenance  → Web Access.
    Στην ενότητα Admin Password ορίζετε:

    • Current Password: τον ενεργό κωδικό πρόσβασης της συσκευής
    • New Password:  τον νέο κωδικό πρόσβασης που θέλετε να ορίσετε
    • Confirm Password: τον νέο κωδικό πρόσβασης που θέλετε να ορίσετε για επιβεβαίωση



    επιλέγετε Save.



    Παραμετροποίηση

    Στην καρτέλα Account → General Settings συμπληρώνετε τα εξής:

    • Account Name: το όνομά σας με λατινικούς χαρακτήρες ή modulus
    • SIP Server: voips.modulus.gr
    • SIP User ID: το USERNAME του modulus τερματικού σας που σας έχει αποσταλεί με email
    • Authenticate ID: το USERNAME του modulus τερματικού σας που σας έχει αποσταλεί με email
    • Authenticate Password: το PASSWORD του modulus τερματικού σας που σας έχει αποσταλεί με SMS
    • Name: το όνομά σας με λατινικούς χαρακτήρες


    και επιλέγετε Save and Apply.

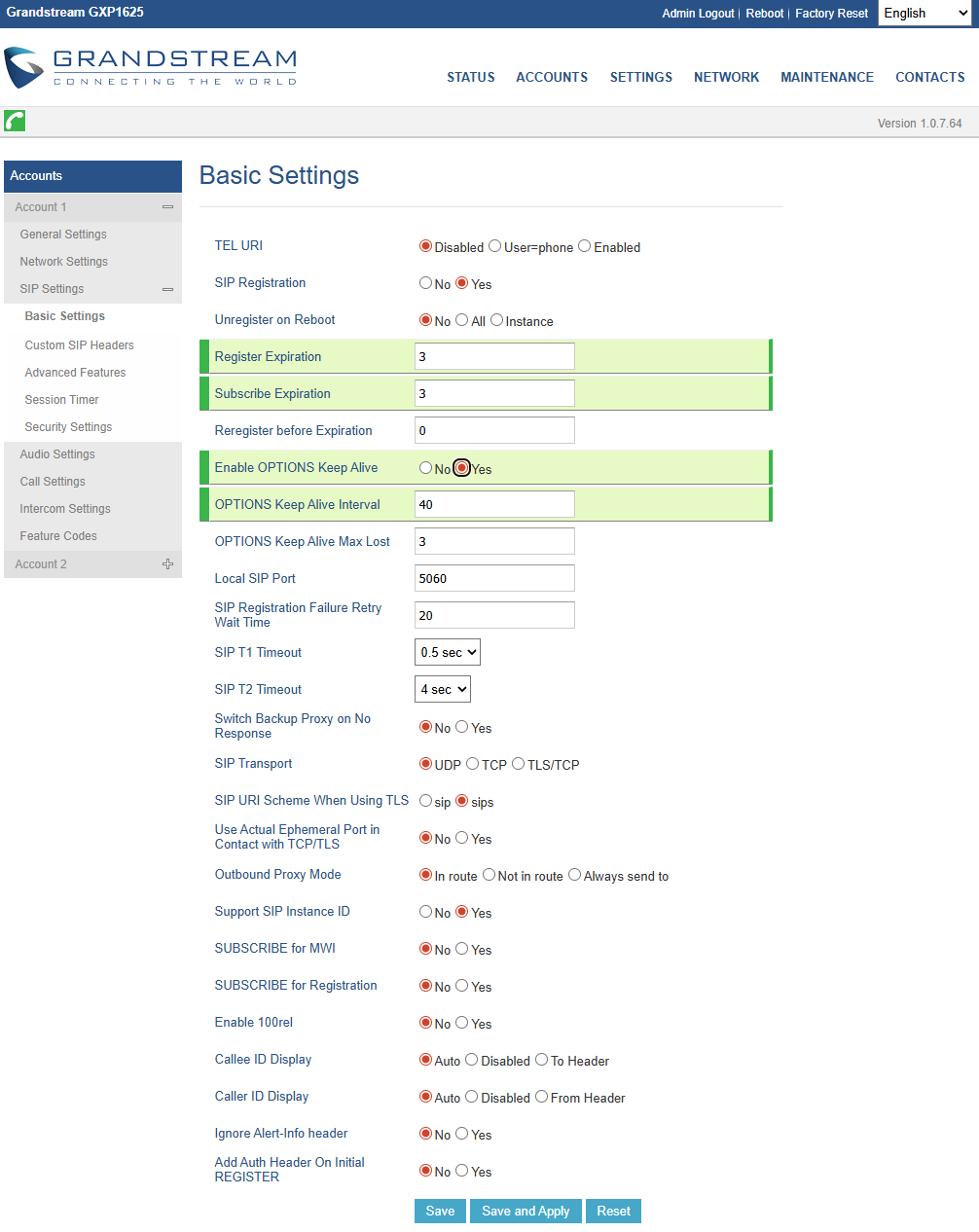

    Στην καρτέλα Account→  SIP Settings → Basic Settings συμπληρώνετε τα εξής:

    • Register Expiration: 3 λεπτά ή 180 δευτερόλεπτα (ανάλογα με τη συσκευή)
    • Subscribe Expiration: 3 λεπτά ή 180 δευτερόλεπτα
    • Enable OPTIONS Keep Alive: Yes
    • OPTIONS Keep Alive Interval: 40


    και επιλέγετε Save and Apply.



    Στην καρτέλα Account 1 → SIP Settings → Custom SIP Headers συμπληρώνετε τα εξής:

    • Use Privacy Header: Default
    • Use P-Preferred Identity Header: No
    • Use X-Grandstream-PBX Header: No
    • Use P-Access-Network-Info Header: No
    • Use P-Emergency-Info-Header:No
    • Use MAC Header: No



    και επιλέγετε Save and Apply.



    Στην καρτέλα Account 1 → SIP Settings → Security Settings συμπληρώνετε τα εξής:

    • Accept Incoming SIP from Proxy only: Yes


    και επιλέγετε Save and Apply.



    Στην καρτέλα Accounts → Account 1 → Audio Settings συμπληρώνετε τα εξής:


    Preferred Vocoder:

    • Choice 1: G.722 (wide band)
    • Choice 2: PCMA
    • Choice 3: PCMU
    • Choices 4-8: G.729A/B


    και επιλέγετε Save and Apply.

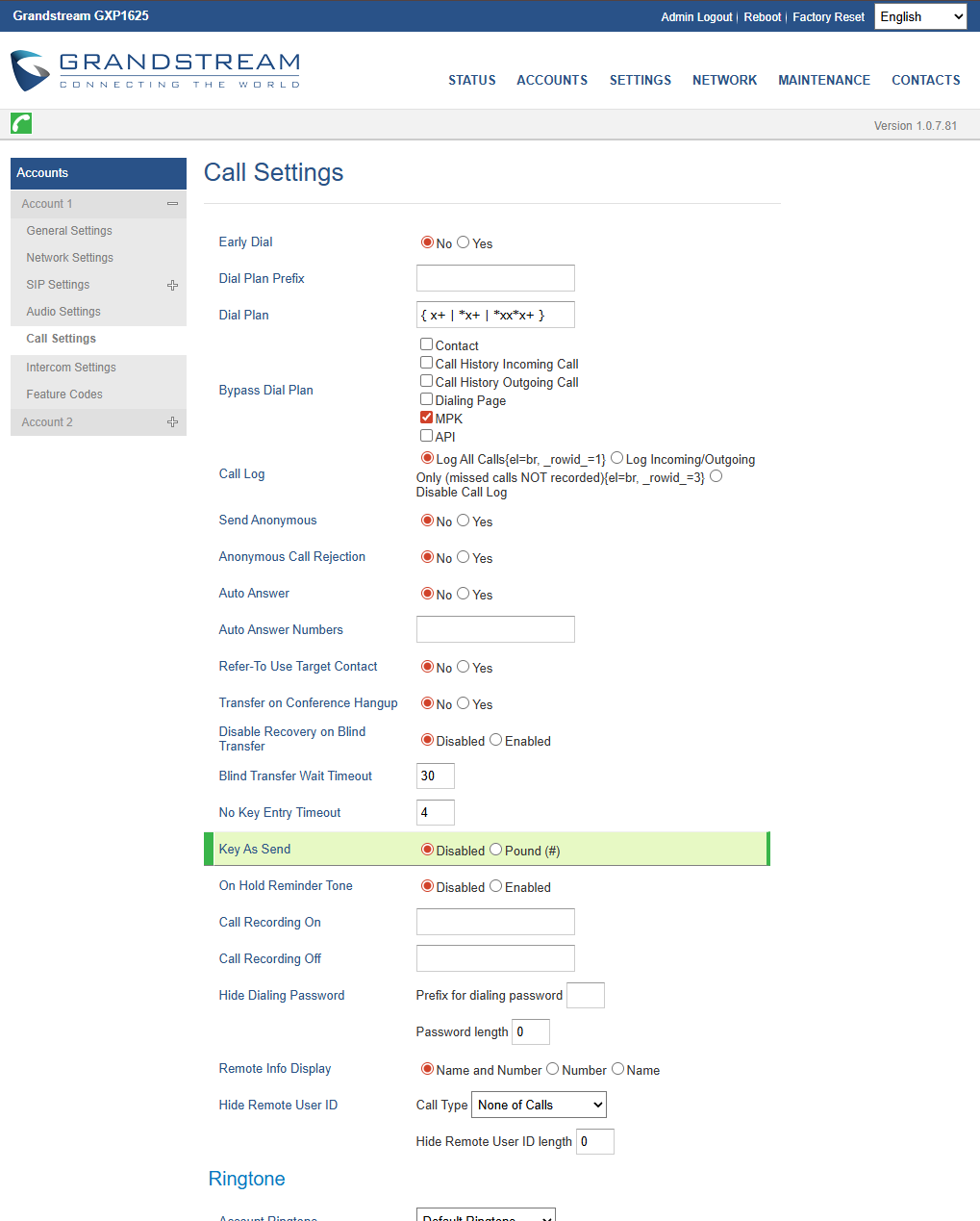

    Στην καρτέλα  Accounts → Account 1 →Call Settings συμπληρώνετε τα εξής:





    • Key As Send: Disabled



    και επιλέγετε Save and Apply.

    Στην καρτέλα  Accounts → Account 1 → Feature Codes συμπληρώνετε τα εξής:

    • Enable Local Call Features: No



    και επιλέγετε Save and Apply.

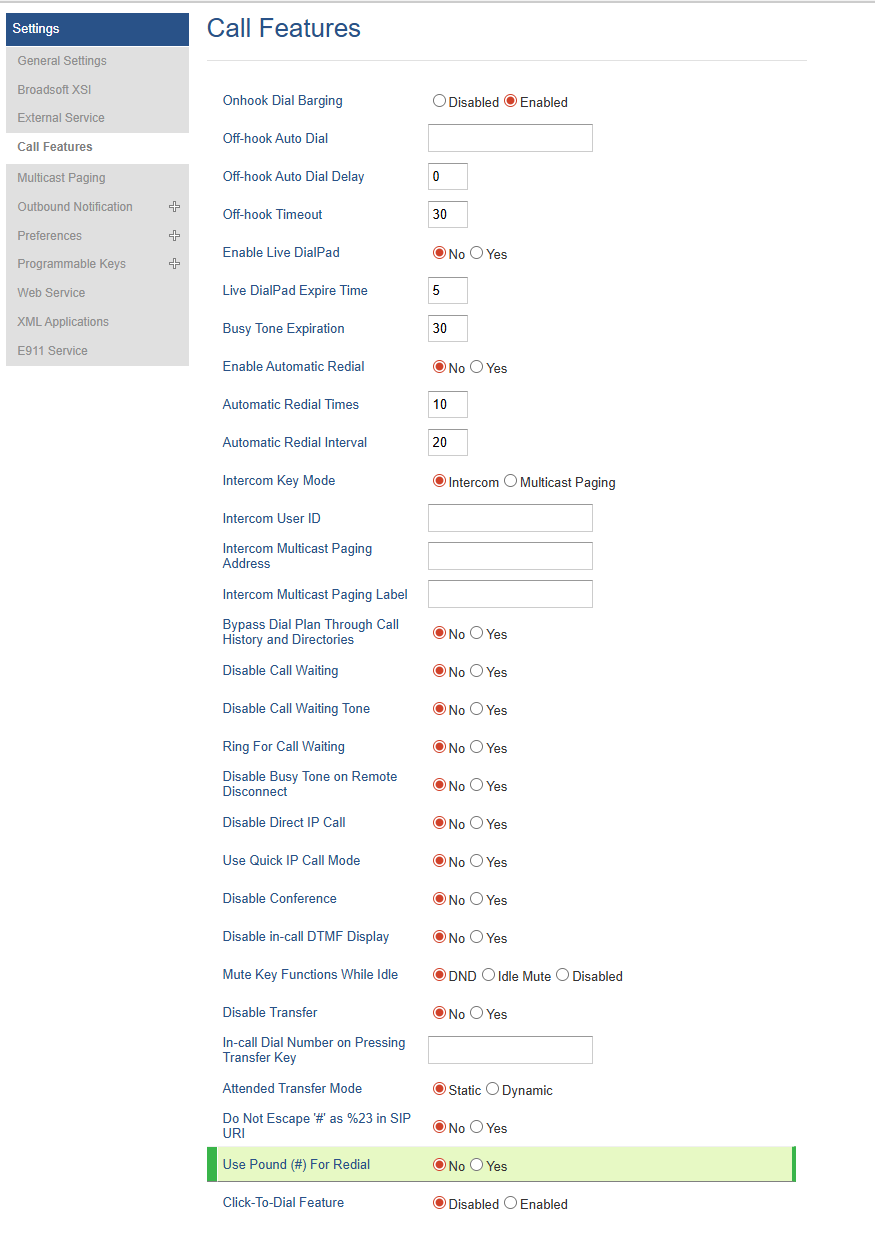

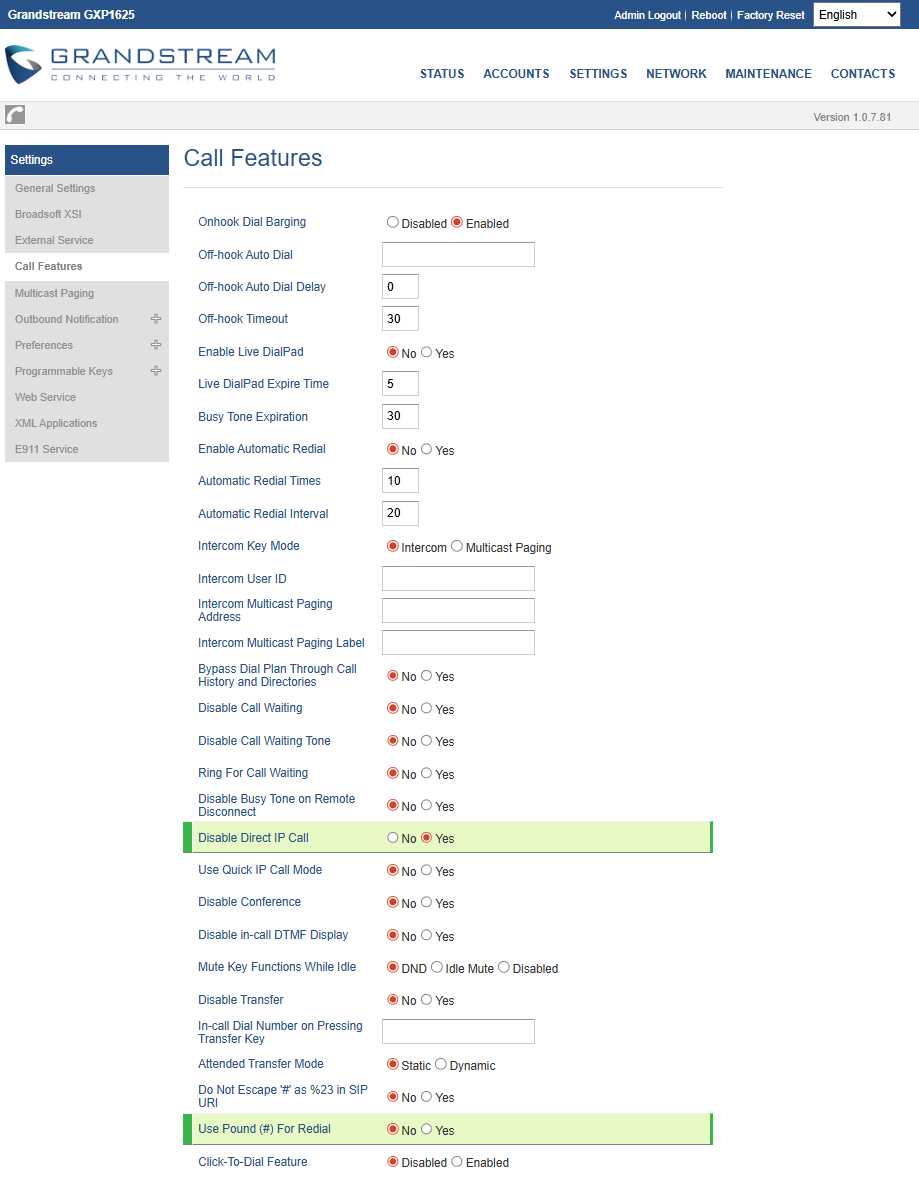

    Στην καρτέλα Settings → Call Features συμπληρώνετε τα εξής:

    • Disable Direct IP Call: Yes
    • Use Pound(#) For Redial: No



    και επιλέγετε Save and Apply.

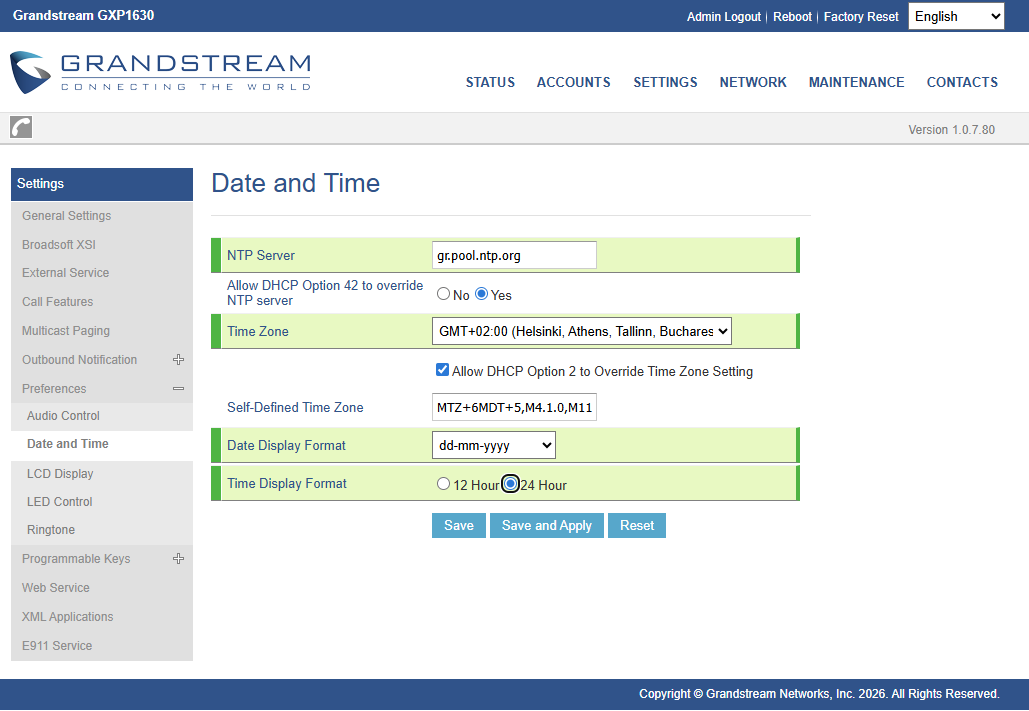

    Στην καρτέλα Settings → Preferences → Date and Time συμπληρώνετε τα εξής:

    • NTP Server: gr.pool.ntp.org
    • Time Zone: GMT +02:00 (Helsinki, Athens, Tallinn)
    • Date Display Format: dd-mm-yyyy  ή βάσει της προτίμησής σας
    • Time Display Format: 24-hour ή βάσει της προτίμησής σας


    και επιλέγετε Save and Apply.

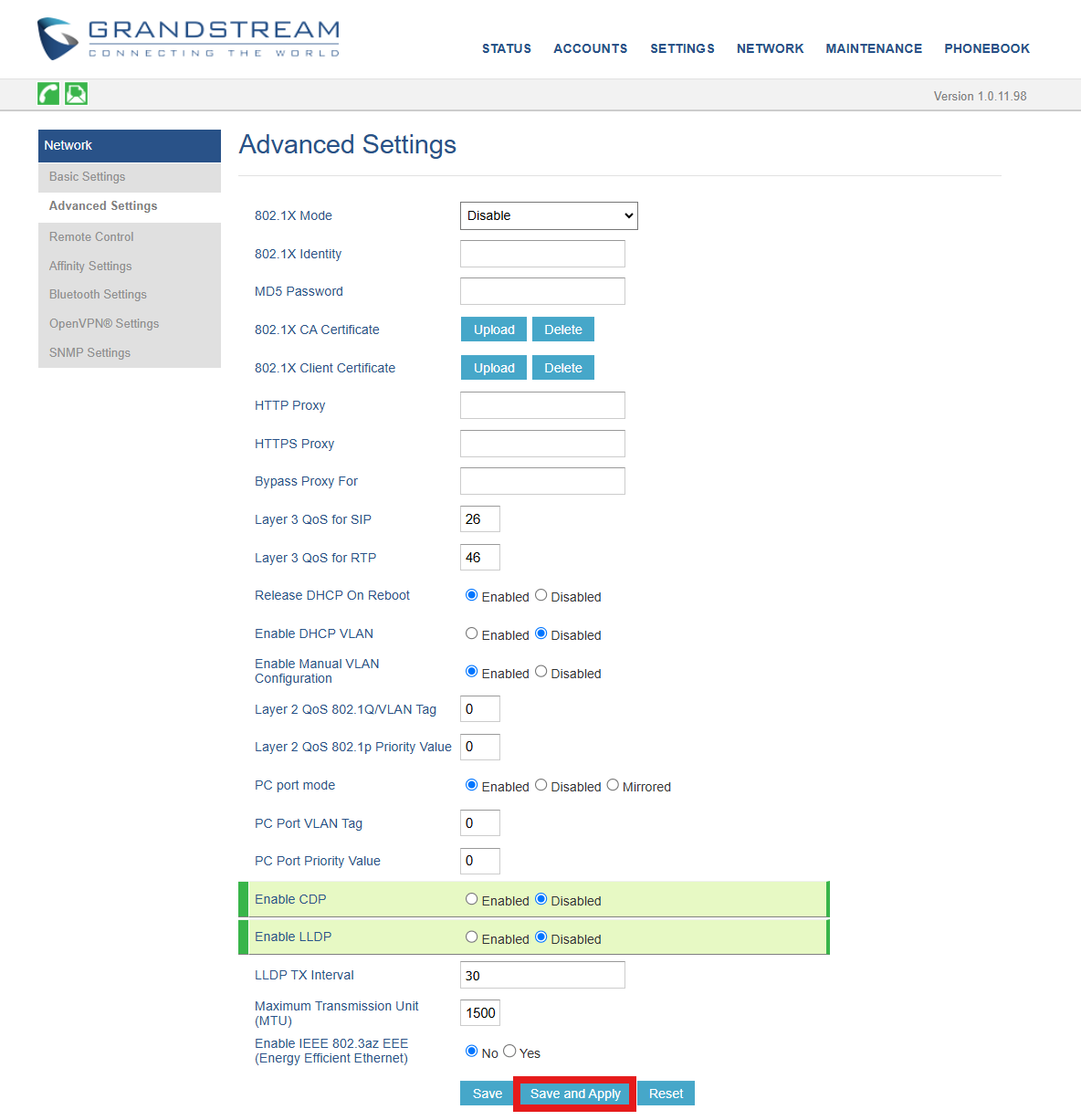

    Στην καρτέλα Network→ Advanced Settings συμπληρώνετε τα εξής:

    • Enabled CDP: Disabled
    • Enabled LLDP: Disabled


    και επιλέγετε Save and Apply.


    Εφόσον έχετε ρυθμίσει όλα τα παραπάνω πεδία, η συσκευή σας είναι έτοιμη να δεχτεί και να πραγματοποιήσει κλήσεις!



    Αναβάθμιση Λογισμικού (Firmware Upgrade)


    ❗ΣΗΜΑΝΤΙΚΟ❗
    Το firmware update είναι μια διαδικασία για την οποία οι ίδιοι οι κατασκευαστές δίνουν ισχυρή σύσταση να γίνεται ανά τακτά χρονικά διαστήματα. Θα πρέπει να γίνεται πάντοτε σύμφωνα με τις οδηγίες του εκάστοτε κατασκευαστή. Σημειώστε πως κατά τη διάρκεια του firmware update υπάρχει πάντα ένα ενδεχόμενο να αποτύχει η διαδικασία και η συσκευή
    να καταλήξει μη λειτουργική (είτε λόγω απώλειας δικτύου/ρεύματος, είτε λόγω hardware failure κλπ).

    Στην καρτέλα Maintenance → Upgrade and Provisioning συμπληρώνετε τα εξής:

    • Firmware Server Path: firmware.grandstream.com

    και επιλέγετε Save and Apply.



    Ενεργοποίηση Κρυπτογράφησης TLS/SRTP (Προαιρετικά)

    Η modulus παρέχει τη δυνατότητα κρυπτογράφησης της σηματοδοσίας και της φωνής, προκειμένου να διασφαλίσει τη μέγιστη δυνατή ασφάλεια των τηλεφωνικών επικοινωνιών.

    Για την ενεργοποίηση, θα χρειαστεί να προχωρήσουμε στα παρακάτω βήματα:

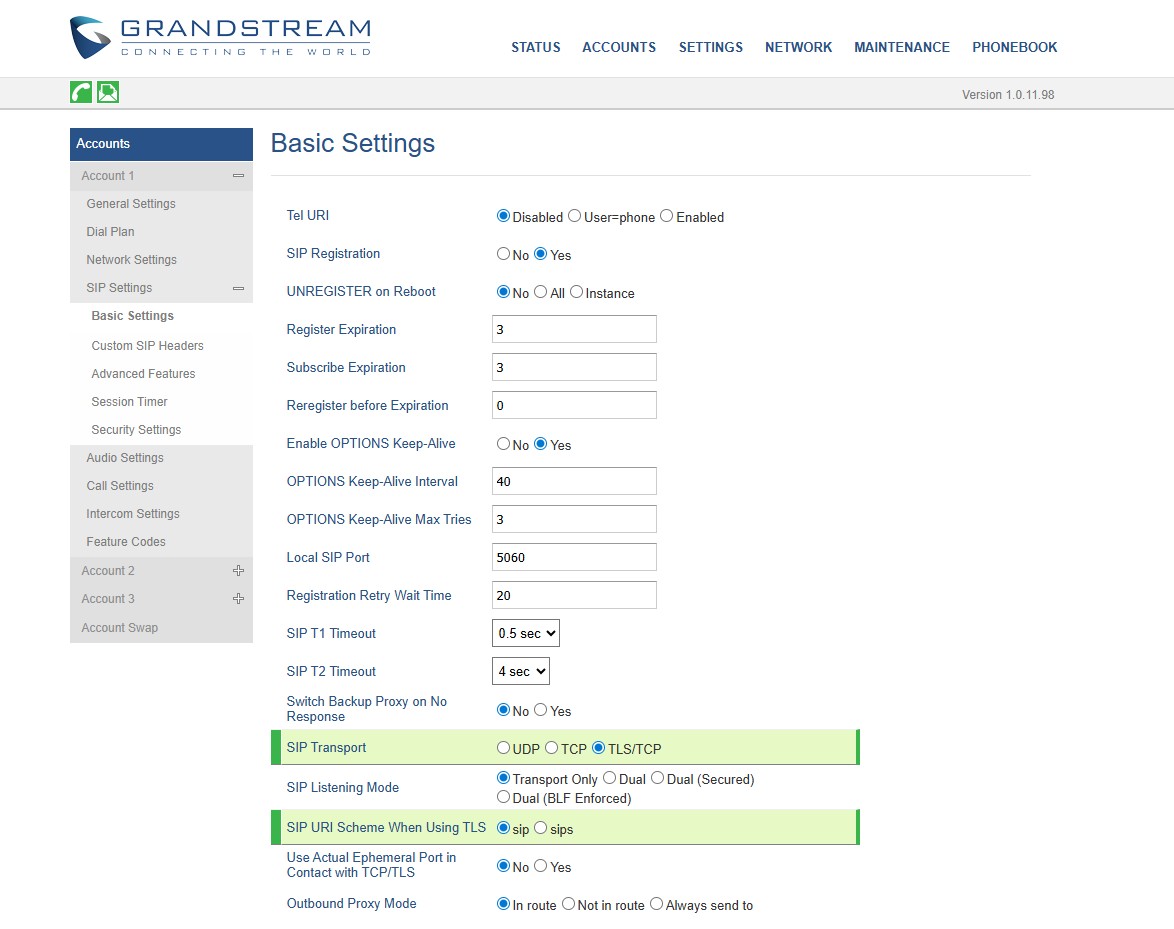

    Στην καρτέλα Account → Account 1 → SIP Settings → Basic Settings συμπληρώνετε τα εξής:

    • SIP Transport: TLS/TCP
    • SIP URI Scheme When Using TLS: sip


    και επιλέγετε Save and Apply.


    Στην καρτέλα Accounts → Account 1 → Audio Settings συμπληρώνετε τα εξής:



    • SRTP Mode: Enabled and Forced

    και επιλέγετε Save and Apply.



    Αντιμετώπιση Προβλημάτων


    Αποσύνδεση Συσκευής



    Σε περίπτωση που η συσκευή σας αποσυνδέθηκε και δεν έχετε ενεργοποιήσει κρυπτογράφηση TLS, παρακαλούμε αλλάξτε τις ρυθμίσεις της συσκευής σας σύμφωνα με τα παρακάτω:

    1. Στην καρτέλα Account → General Settings:
      • Στο πεδίο SIP Server, αντί για voips.modulus.gr, συμπληρώστε voips.modulus.gr:6050.

    2. Στην καρτέλα Account → SIP Settings → Basic Settings:
      • Στο πεδίο Local SIP Port, αντικαταστήστε το 5060 με 46000. Για το Account 2, εάν το χρησιμοποιείτε, εισάγετε 46002.

    Εκτροπή

    Εάν θέλετε να ορίσετε εκτροπή μέσω του τηλεφώνου, χρησιμοποιώντας τη συντόμευση *21*, θα χρειαστεί να κάνετε μία ακόμη ενέργεια:

    1. Στην καρτέλα Account → Account 1 (ή όποιο άλλο χρησιμοποιείτε) → Call Settings:
      • Απενεργοποιήστε την επιλογή Use # as Dial Key και στο πεδίο Dial Plan, αντικαταστήστε το προϋπάρχον dial plan με το παρακάτω:
        { x+ | *x+ | *xx*x+ | #xx#| *xx*xxx# }

    Μετά την αλλαγή αυτής της ρύθμισης, μπορείτε να ορίσετε εκτροπή απευθείας από τη συσκευή σας εισάγοντας το *21*XXXXXXXXXX# (όπου XXXXXXXXXX είναι ο δεκαψήφιος αριθμός στον οποίο θέλετε να πηγαίνουν οι κλήσεις) και να την απενεργοποιήσετε μέσω του #21#.



    DND

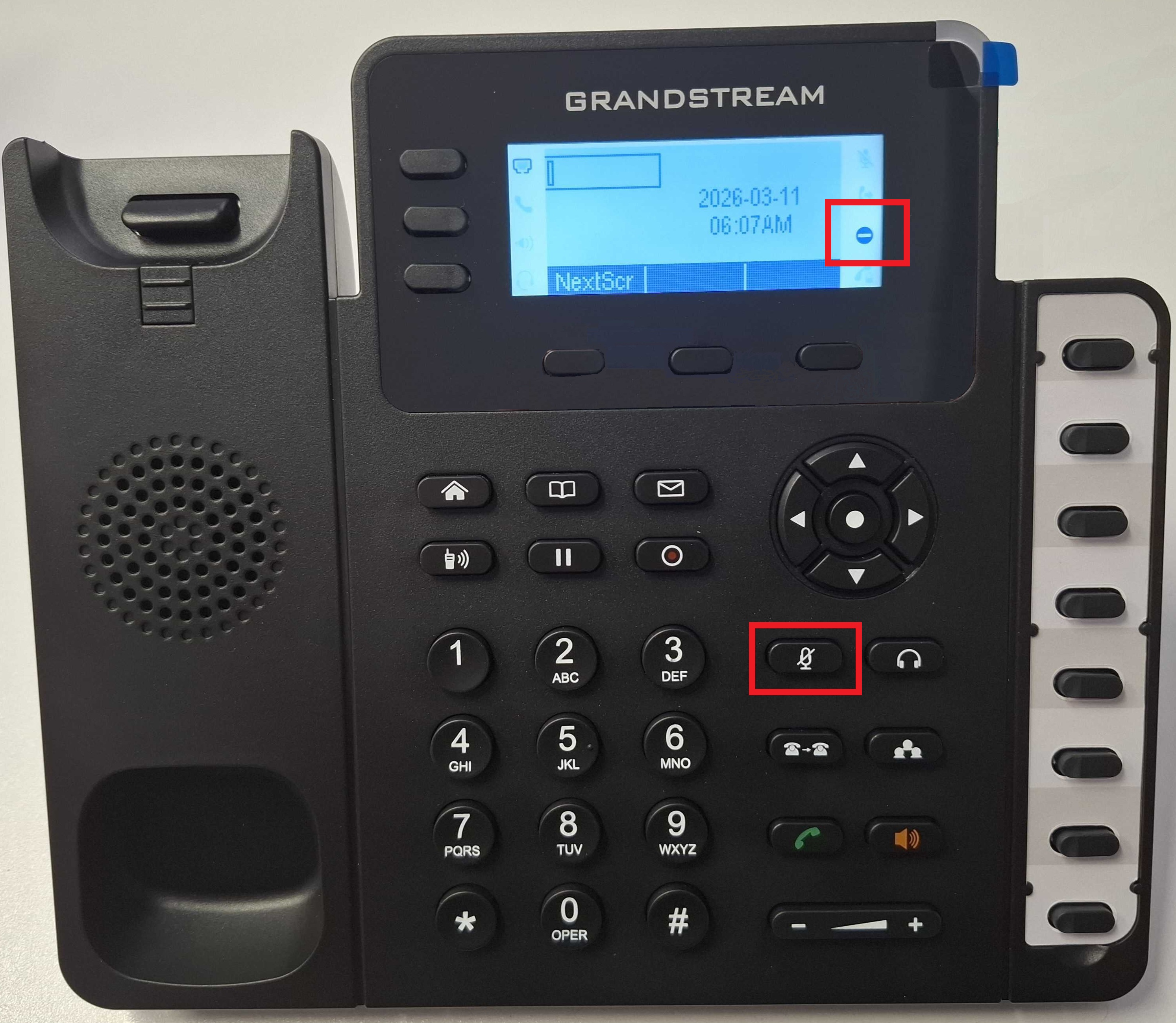

    Σε περίπτωση που δεν δέχεστε εισερχόμενες κλήσεις θα πρέπει να ελέγξετε αν έχει ενεργοποιηθεί η λειτουργία DND (Do not Disturb - Μην ενοχλείτε). Σε αυτή την περίπτωση θα εμφανιστεί το σήμα του μονόδρομου ⛔ στη δεξιά πλευρά της οθόνης του τηλεφώνου.


    Για να αφαιρεθεί θα χρειαστεί να επιλέξετε το πλήκτρο mute - σίγασης (δίπλα από το πλήκτρο "3") ενώ η συσκευή βρίσκεται σε αδράνεια(εκτός κλήσης).

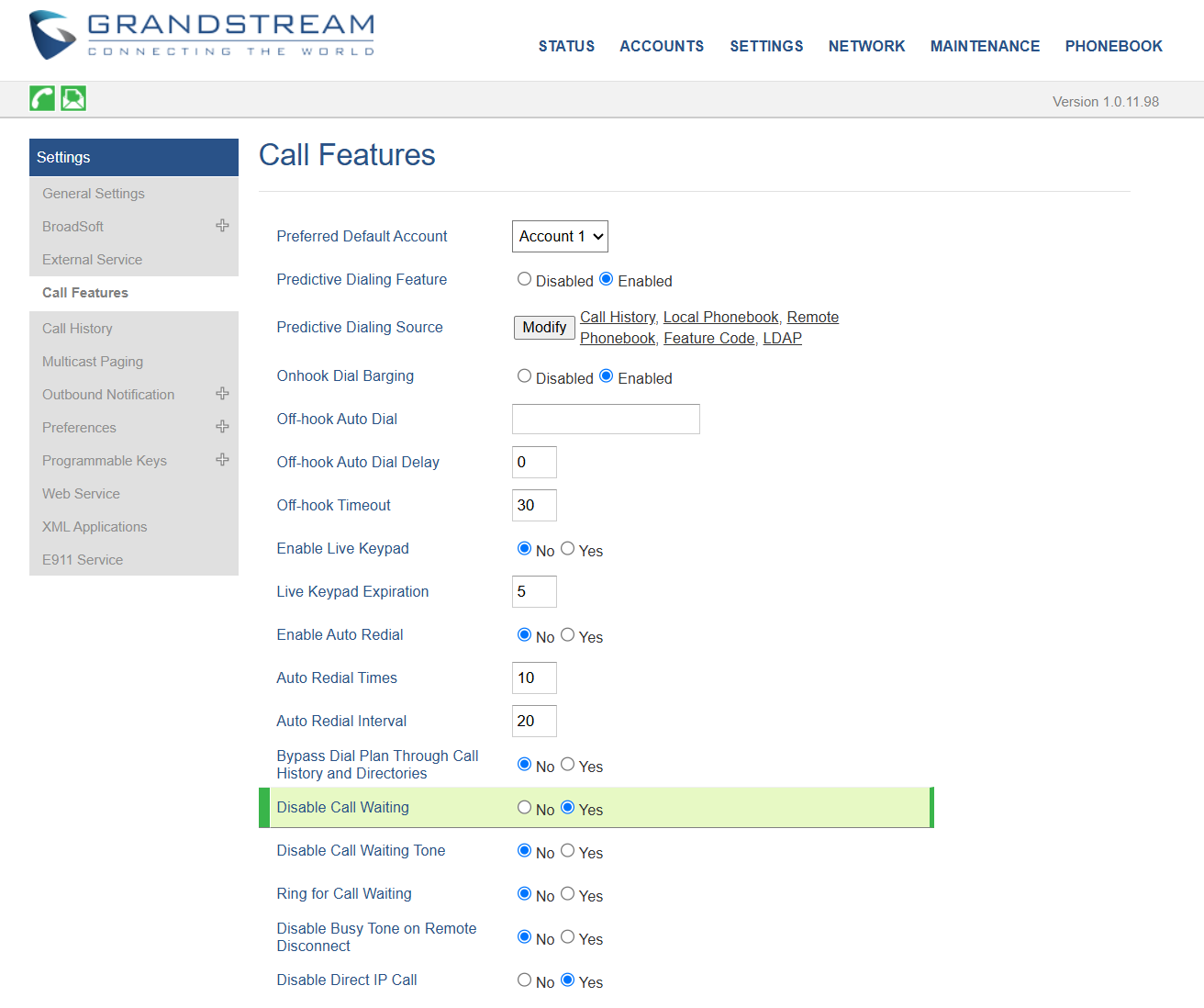

    Call Waiting

    Σε περίπτωση που επιθυμείτε όταν σας καλούν και ήδη μιλάτε να μην χτυπάει δεύτερη γραμμή αλλά η συσκευή να επιστρέφει σήμα κατειλημμένου θα χρειαστεί να απενεργοποιήσετε τη λειτουργία Call Waiting.
    Από την οθόνη της συσκευής μεταβείτε στο μενού Settings → Call Features--> Disable Call Waiting και επιλέξτε Yes.



    Παραμετροποίηση BLF – Busy Lamp Field

    Η λειτουργία των BLF υποστηρίζεται σε συγκεκριμένες συσκευές Grandstream όπως π.χ. στις GXP1630, GXP2135, GXP2170 κ.ά.

    Για την παραμετροποίηση των πλήκτρων BLF, συνδεθείτε στο web interface της συσκευής. Μεταβείτε στο μενού Settings → Programmable Keys και πραγματοποιήστε τις εξής αλλαγές:

    • Mode: Busy Lamp Field (BLF)
    • Account: Account 1
    • Description: ένα όνομα της επιλογής σας (π.χ. Maria) ή ο ίδιος ο αριθμός (402)
    • Value: 402 – Ο 402 είναι ο αριθμός του εσωτερικού του οποίου θα παρακολουθείται η κατάσταση

    Αφού ολοκληρώσετε τις παραπάνω αλλαγές, θα βλέπετε την κατάσταση των εσωτερικών τηλεφώνων που έχετε δηλώσει στα Programmable Keys και θα έχετε τη δυνατότητα απευθείας κλήσης του εσωτερικού, πιέζοντας το BLF button.​



    Επαναφορά Εργοστασιακών Ρυθμίσεων Συσκευής (Reset)

    Σε περίπτωση που επιθυμείτε να πραγματοποιήσετε επαναφορά εργοστασιακών ρυθμίσεων, επιλέγετε το πλήκτρο MENU και στη συνέχεια το πεδίο System ή Config (ανάλογα με το μοντέλο). Στη συνέχεια, βρίσκετε την επιλογή Factory Reset και επιλέγετε OK. Η συσκευή θα πραγματοποιήσει επανεκκίνηση και μόλις επανέλθει, θα έχει τις εργοστασιακές ρυθμίσεις.

    Συχνές Ερωτήσεις

    Συνδέστε τη θύρα LAN ή Internet του τηλεφώνου με καλώδιο δικτύου (ethernet) στο router σας ή σε ενδιάμεσο switch. Βεβαιωθείτε ότι η συσκευή τροφοδοτείται είτε μέσω PoE (Power over Ethernet) από το καλώδιο δικτύου είτε με εξωτερικό τροφοδοτικό.

    Στις συσκευές Grandstream το username είναι "admin". Ο κωδικός είναι, ανάλογα με το μοντέλο, είτε "admin" είτε μοναδικός κωδικός τυπωμένος στην πίσω πλευρά της συσκευής με την ένδειξη P/W ή Password.

    Τα στοιχεία σύνδεσης του τερματικού σας έχουν αποσταλεί στα στοιχεία επικοινωνίας που έχετε δηλώσει κατά την ενεργοποίηση. Το username έχει σταλεί με email με θέμα "modulus VoIP Services - Ενεργοποίηση τερματικού" και το password με SMS.

    Όχι. Για τη σύνδεση συσκευής ή εφαρμογής χρειάζεστε το username και το password ενός διαθέσιμου τερματικού modulus, και όχι τα στοιχεία εισόδου στο my.modulus.gr.

    Όχι, για την εξασφάλιση της ορθής λειτουργίας της υπηρεσίας το κάθε τερματικό θα πρέπει να χρησιμοποιείται αποκλειστικά και μόνο σε μία συσκευή ή εφαρμογή.

    Το κάθε τερματικό μπορεί να χρησιμοποιηθεί σε μία ξεχωριστή συσκευή ή εφαρμογή. Αν έχετε μόνο μία συσκευή μπορείτε να χρησιμοποιήσετε όποιο θέλετε από αυτά.

    Το "Not Registered" ή "Registration Failed" σημαίνει ότι η συσκευή δεν συνδέθηκε στον SIP server της modulus. Θα πρέπει αρχικά να ελέγξετε ότι έχετε εισάγει σωστά το username και password του τερματικού σας. Στη συνέχεια επιβεβαιώστε ότι ο SIP server είναι ορισμένος σε voips.modulus.gr. Τέλος ελέγξτε ότι η συσκευή έχει σωστές δικτυακές ρυθμίσεις (DNS, Gateway) και ότι έχει πρόσβαση στο Internet.

    Η πιο συχνή αιτία είναι ότι είναι ενεργή η λειτουργία DND (Do Not Disturb – Μην ενοχλείτε), η οποία απορρίπτει όλες τις εισερχόμενες κλήσεις. Απενεργοποιήστε το DND και δοκιμάστε ξανά.

    Η κρυπτογράφηση TLS και SRTP μεγιστοποιεί την ασφάλεια των συνομιλιών σας και μπορεί να ενεργοποιηθεί σε κάθε περίπτωση. Είναι απαραίτητη όταν η σύνδεση στο internet γίνεται μέσω δορυφορικής γραμμής ή δικτύου κινητής τηλεφωνίας (4G, 5G).

    Αν έχετε ενεργοποιήσει TLS αλλά δεν έχετε ήχο, επιβεβαιώστε ότι είναι ενεργή και η λειτουργία SRTP. Το TLS κρυπτογραφεί τη σηματοδοσία της κλήσης, ενώ το SRTP κρυπτογραφεί τον ήχο, συνεπώς χρειάζονται και τα δύο.

    Για βέλτιστη ποιότητα ήχου ενεργοποιήστε, με αυτή τη σειρά προτεραιότητας, τους codecs G.722 και PCMA (G.711 alaw). Όπου υποστηρίζεται, θα χρησιμοποιείται ο G.722, που προσφέρει ήχο HD (HD Audio).

    Για να λειτουργήσει η άμεση εκτροπή με τον κωδικό *21*, το dialplan της συσκευής σας πρέπει να επιτρέπει την κλήση αυτού του κωδικού. Ελέγξτε και διορθώστε το dialplan στο διαχειριστικό της συσκευής.

    Ελέγξτε το πεδίο SIP Server: πρέπει να περιέχει μόνο "voips.modulus.gr", χωρίς θύρα. Αν έχετε προσθέσει θύρα (π.χ. "voips.modulus.gr:5060"), αφαιρέστε την και αποθηκεύστε.

    Συνήθως αυτό συμβαίνει όταν το ακουστικό είναι συνδεδεμένο σε λάθος θύρα. Βεβαιωθείτε ότι το σπιράλ καλώδιο του ακουστικού είναι στη θύρα ακουστικού (handset) και όχι στη θύρα κεφαλόφωνου (headset).
