    Ρύθμιση Grandstream HT802 V2 με SIP Τηλεφωνία modulus

    Κοινοποιήστε

    Η συσκευή Grandstream HT802 V2 υποστηρίζει SIP VoIP τηλεφωνία και επιτρέπει τη σύνδεση αναλογικών τηλεφωνικών συσκευών σε σύγχρονα VoIP δίκτυα.
    Στον οδηγό αυτό θα δείτε βήμα-βήμα τη ρύθμιση του Grandstream HT802 με τις υπηρεσίες τηλεφωνίας της modulus, καθώς και οδηγίες για TLS/SRTP κρυπτογράφηση, firmware update και troubleshooting.




    Σύνδεση Συσκευής

    Συνδέετε τη συσκευή στο ρεύμα και στο δίκτυο, χρησιμοποιώντας τη θύρα WAN. Έπειτα, συνδέετε μια αναλογική συσκευή στη θύρα Phone 1.

    Εάν η συσκευή είναι ήδη ρυθμισμένη για άλλη υπηρεσία τηλεφωνίας, θα χρειαστεί πρώτα να ακολουθήσετε τη διαδικασία επαναφοράς εργοστασιακών ρυθμίσεων (Reset). Διαφορετικά, συνεχίζετε με την παραμετροποίηση:

    Πραγματοποιήστε μια νέα κλήση και πληκτρολογήστε ***02. Θα ακουστεί ένα μήνυμα με τη διεύθυνση IP που έχει αποδοθεί στη συσκευή (π.χ. IP Address 192.168.1.10).
    Σημειώστε πως οι αριθμοί αναγγέλλονται ψηφίο-ψηφίο στα αγγλικά και διαχωρίζονται με τελείες (dot).



    Είσοδος στο Διαχειριστικό

    1. Σε έναν Web Browser (π.χ. Firefox, Chrome) πληκτρολογείτε τη διεύθυνση IP (π.χ. 192.168.1.10) που ακούσατε στο προηγούμενο βήμα.
    2. Κάνετε login με
      Username: admin και
      Default Password: τον κωδικό που βρίσκεται στο πίσω μέρος της συσκευής σας

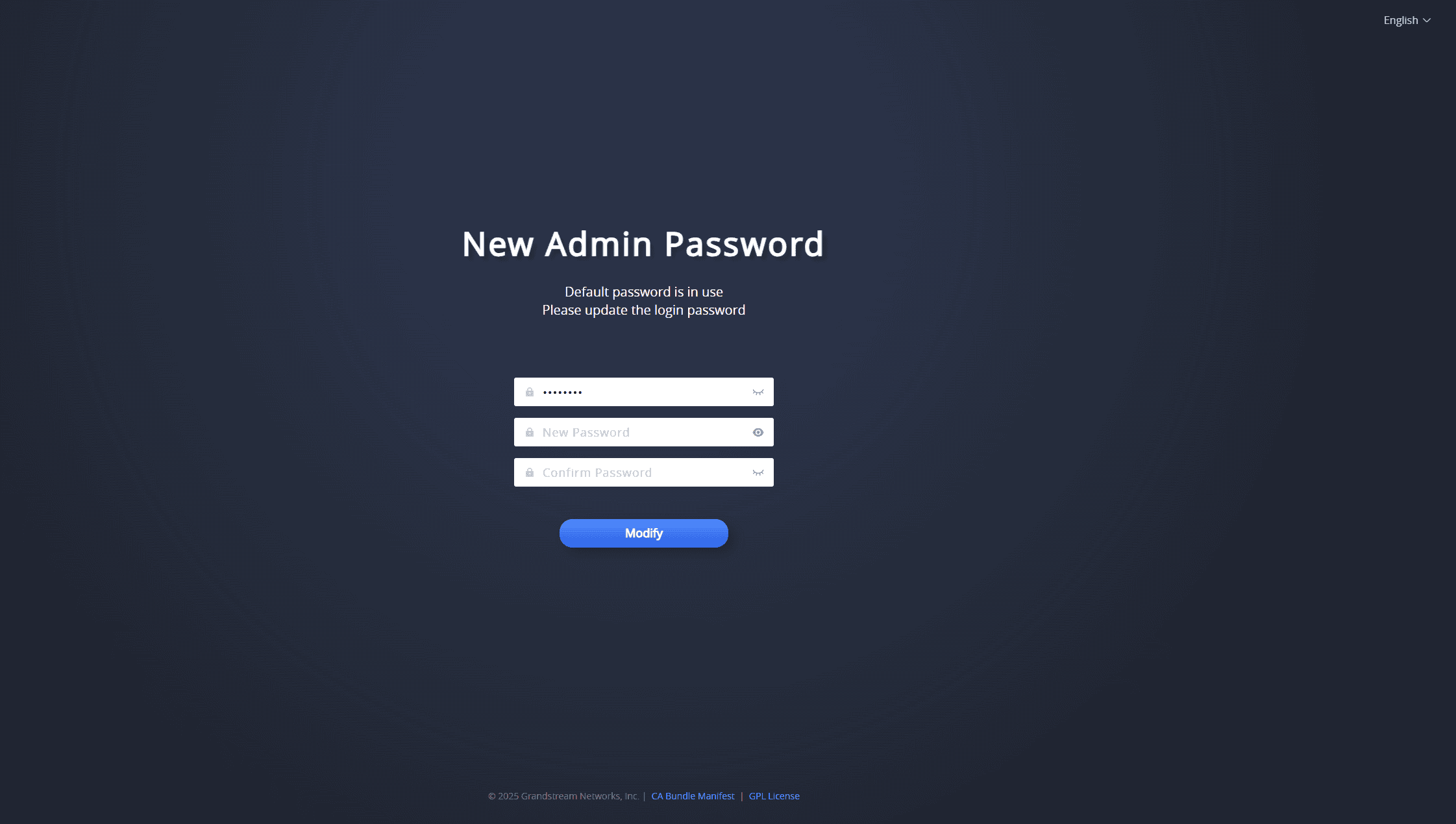

    3. Αλλάζετε τον default κωδικό με έναν καινούργιο, που θα πρέπει να είναι 8-30 χαρακτήρες και να περιέχει τουλάχιστον 1 μικρό χαρακτήρα, 1 κεφάλαιο χαρακτήρα, 1 ψηφίο.



    ❗ΣΗΜΑΝΤΙΚΟ❗
    Ο κωδικός αυτός προστατεύει τη συσκευή από μη εξουσιοδοτημένη πρόσβαση και είναι διαφορετικός από τον modulus κωδικό που σας έχει αποσταλεί με SMS.
    Φροντίστε να ορίσετε έναν κωδικό που θυμάστε, καθώς διαφορετικά δεν θα έχετε πρόσβαση στο διαχειριστικό περιβάλλον της συσκευής σας για μελλοντικές ρυθμίσεις.




    Παραμετροποίηση

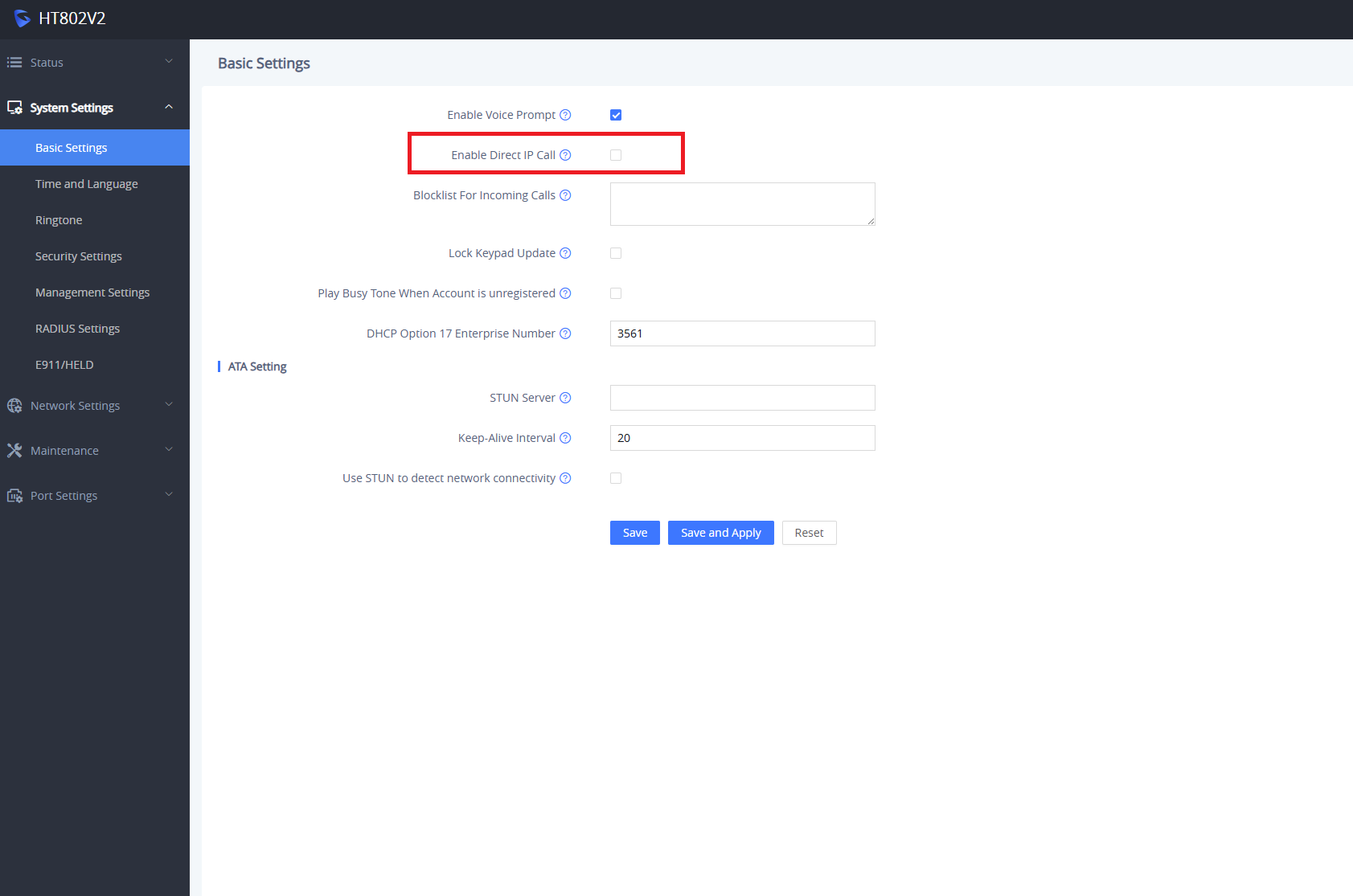

    Στην καρτέλα System Settings → Basic Settings πραγματοποιείτε τις παρακάτω αλλαγές:





    • Enable Direct IP Call: Αποεπιλέγετε



    ​Επιλέγετε Save and Apply.

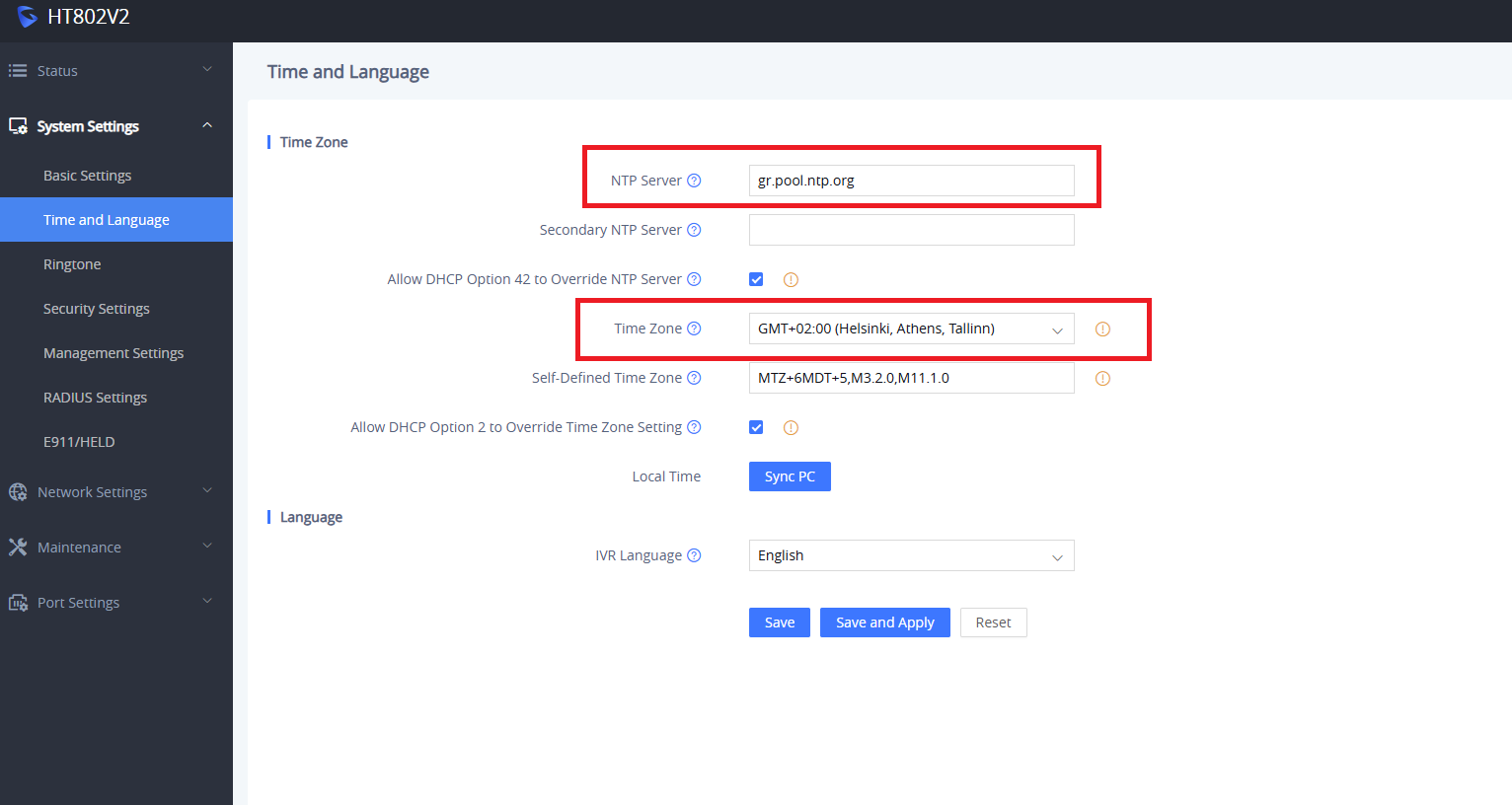

    Στην καρτέλα System Settings → Time and Language, πραγματοποιείτε τις παρακάτω αλλαγές:

    • NTP Server : gr.pool.ntp.org
    • Time Zone: GMT+02:00 (Helsinki, Athens, Tallinn)

    ​
    ​Επιλέγετε Save and Apply.

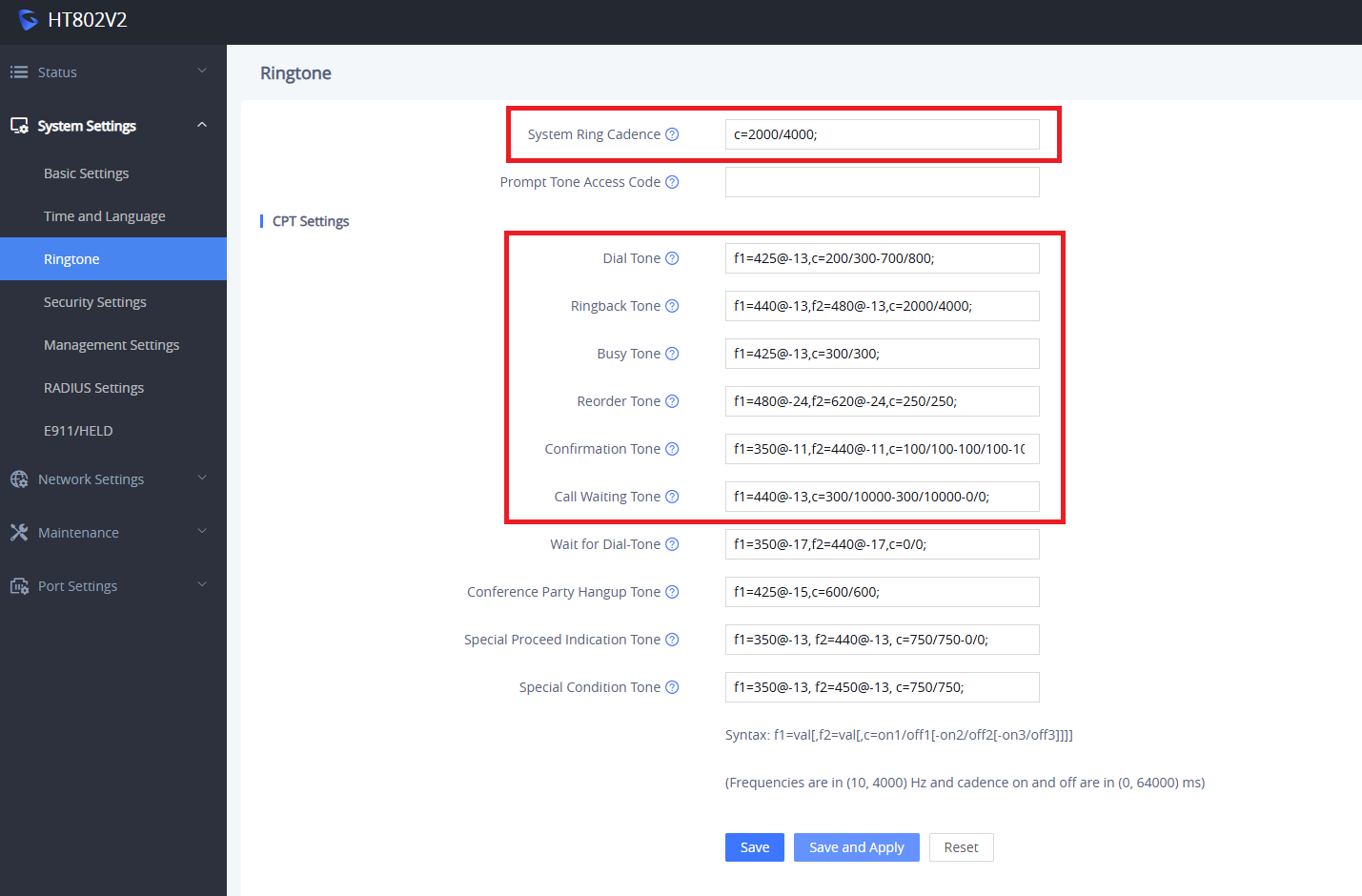

    Στην καρτέλα System Settings → Ringtone, πραγματοποιείτε τις παρακάτω αλλαγές:

    • System Ring Cadence: c=2000/4000;
    • Dial Tone: f1=425@-13,c=200/300-700/800;
    • Ringback Tone: f1=440@-13,f2=480@-13,c=2000/4000;
    • Busy Tone: f1=425@-13,c=300/300;
    • Reorder Tone: f1=480@-24,f2=620@-24,c=250/250;
    • Confirmation Tone: f1=350@-11,f2=440@-11,c=100/100-100/100-100/100;
    • Call Waiting Tone: f1=440@-13,c=300/10000-300/10000-0/0;


    ​Επιλέγετε Save and Apply.

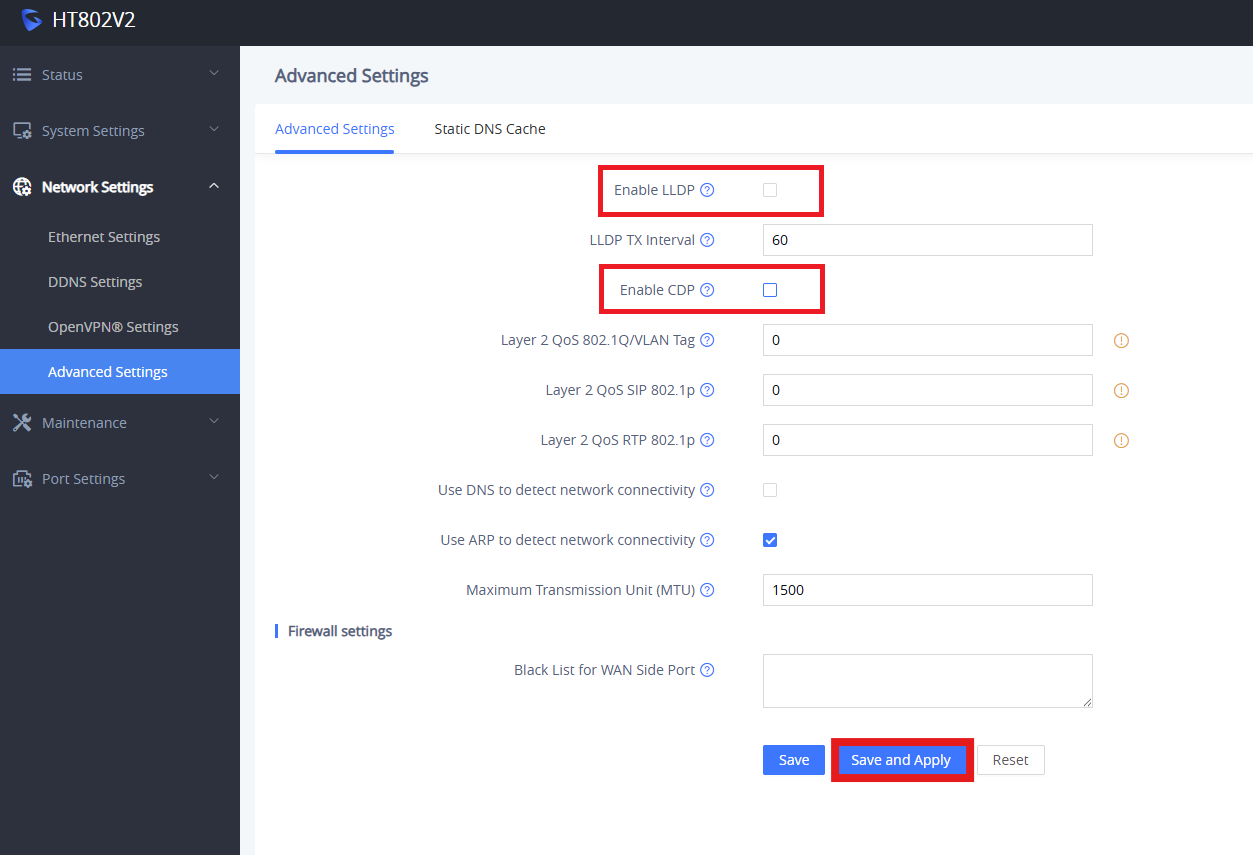

    Στην καρτέλα Network→Advanced Settings, πραγματοποιείτε τις παρακάτω αλλαγές:

    • Enable LLDP: Αποεπιλέγετε
    • Enable CDP:  Αποεπιλέγετε


    ​Επιλέγετε Save and Apply.

    ❗ΣΗΜΑΝΤΙΚΟ❗
    Εφόσον θέλετε να συνδέσετε 2 αναλογικές συσκευές θα πρέπει τις παρακάτω ρυθμίσεις που αναφέρονται στο FXS PORT1 να τις επαναλάβετε και για το FXS PORT2 χρησιμοποιώντας στοιχεία σύνδεσης (username και password) διαφορετικού τερματικού.
    Σε περίπτωση που δεν έχετε διαθέσιμο τερματικό επικοινωνήστε με τμήμα εξυπηρέτησης συνδρομητών.

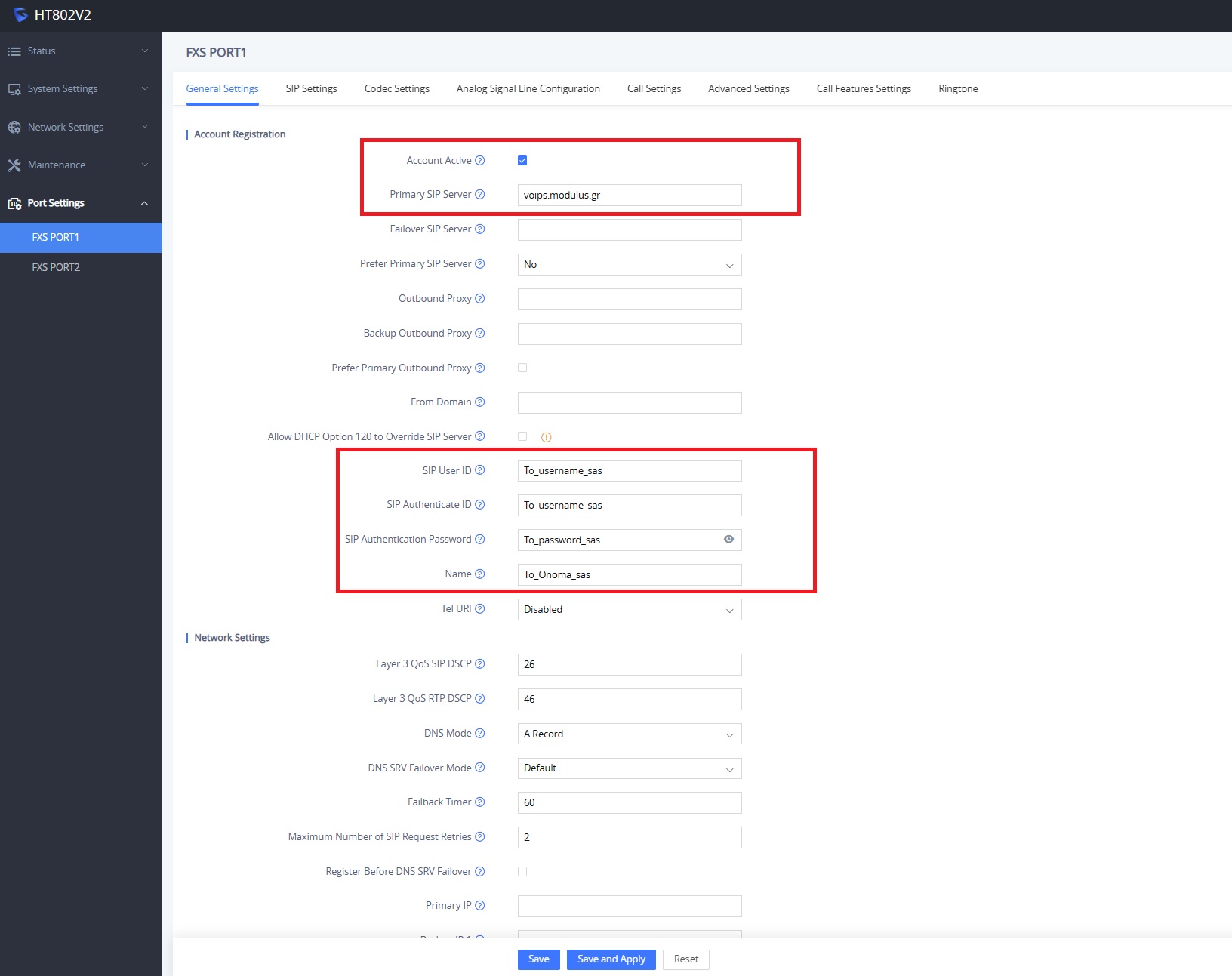

    Στην Καρτέλα Port Settings → FXS PORT1 → General Settings πραγματοποιείτε τις εξής αλλαγές:



    • Account Active: Το επιλέγετε
    • Primary SIP Server: voips.modulus.gr
    • SIP User ID: Το USERNAME του modulus τερματικού σας που σας έχει αποσταλεί με email
    • SIP Authenticate ID: Το USERNAME του modulus τερματικού σας που σας έχει αποσταλεί με email
    • Authenticate Password: Το PASSWORD του modulus τερματικού σας που σας έχει αποσταλεί με SMS
    • Name: Το όνομά σας



    ​Επιλέγετε Save and Apply.

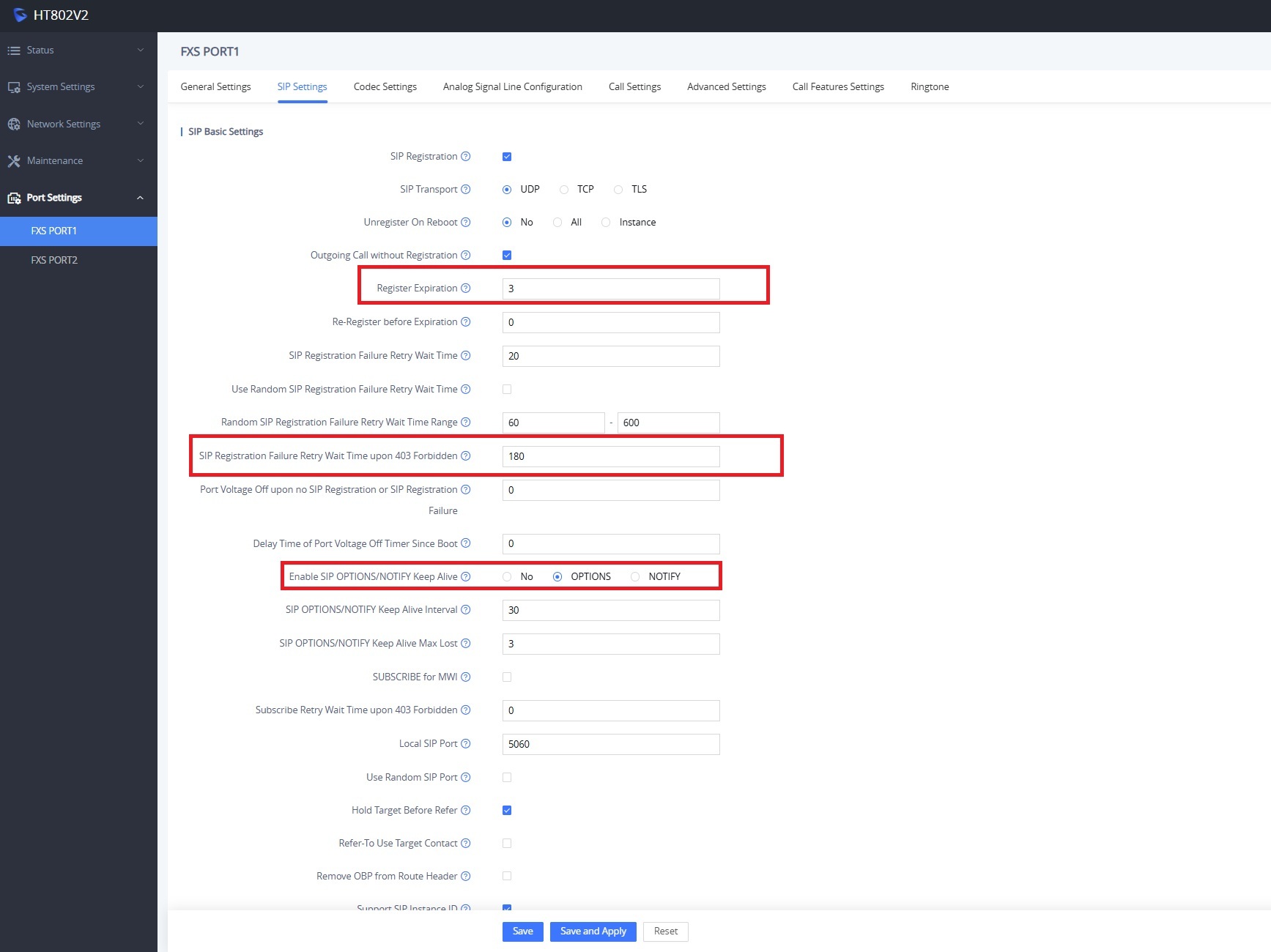

    Στην Καρτέλα Port Settings → FXS PORT1 → SIP Settings πραγματοποιείτε τις εξής αλλαγές:






    • Register Expiration: 3
    • SIP Registration Failure Retry Wait Time upon 403 Forbidden: 180
    • Enable SIP OPTIONS/NOTIFY Keep Alive: OPTIONS

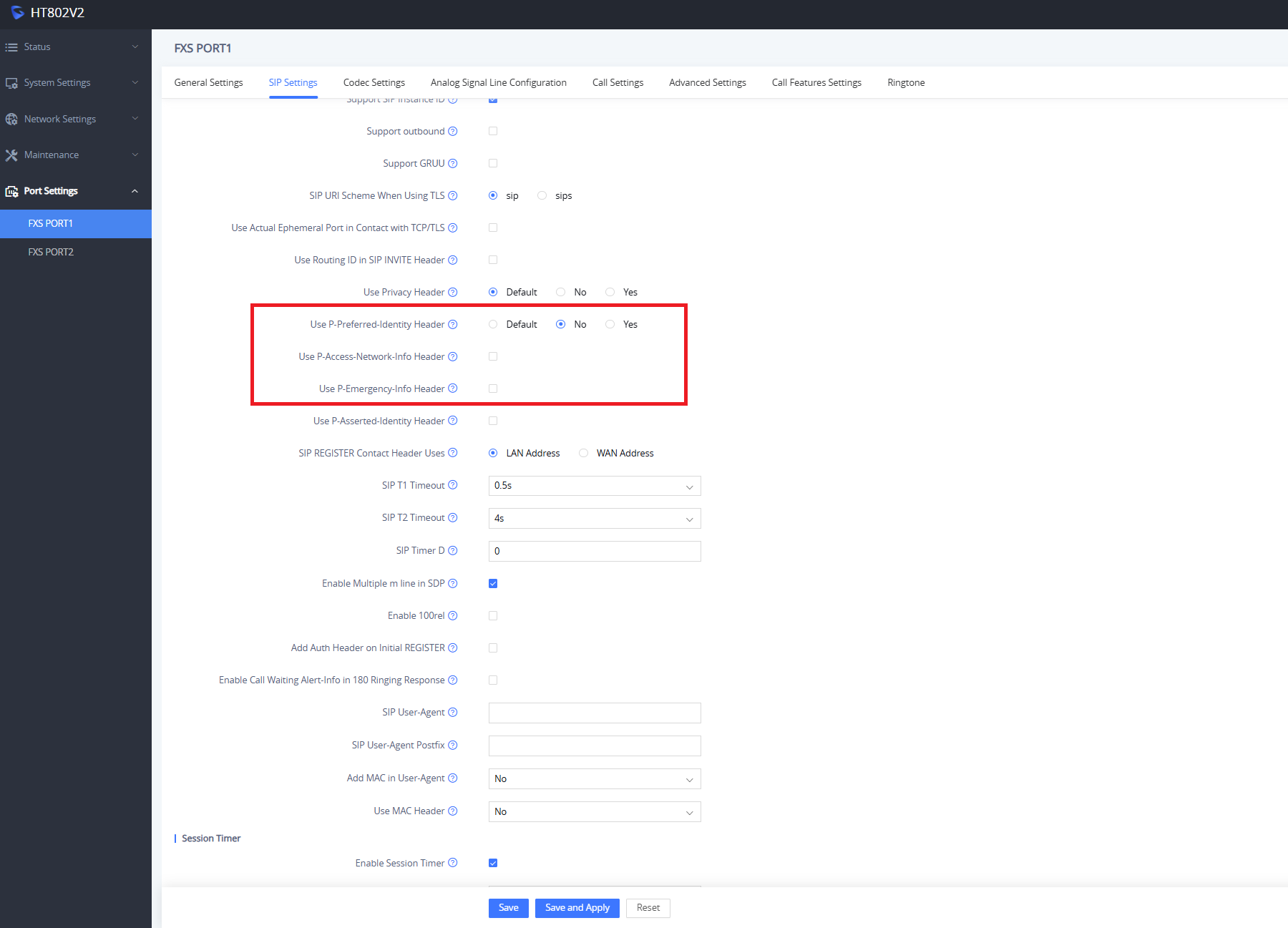

    • Use P-Preferred-Identity Header: No
    • Use P-Access-Network-Info Header: Αποεπιλέγετε
    • Use P-Emergency-Info Header: Αποεπιλέγετε


    ​Επιλέγετε Save and Apply.

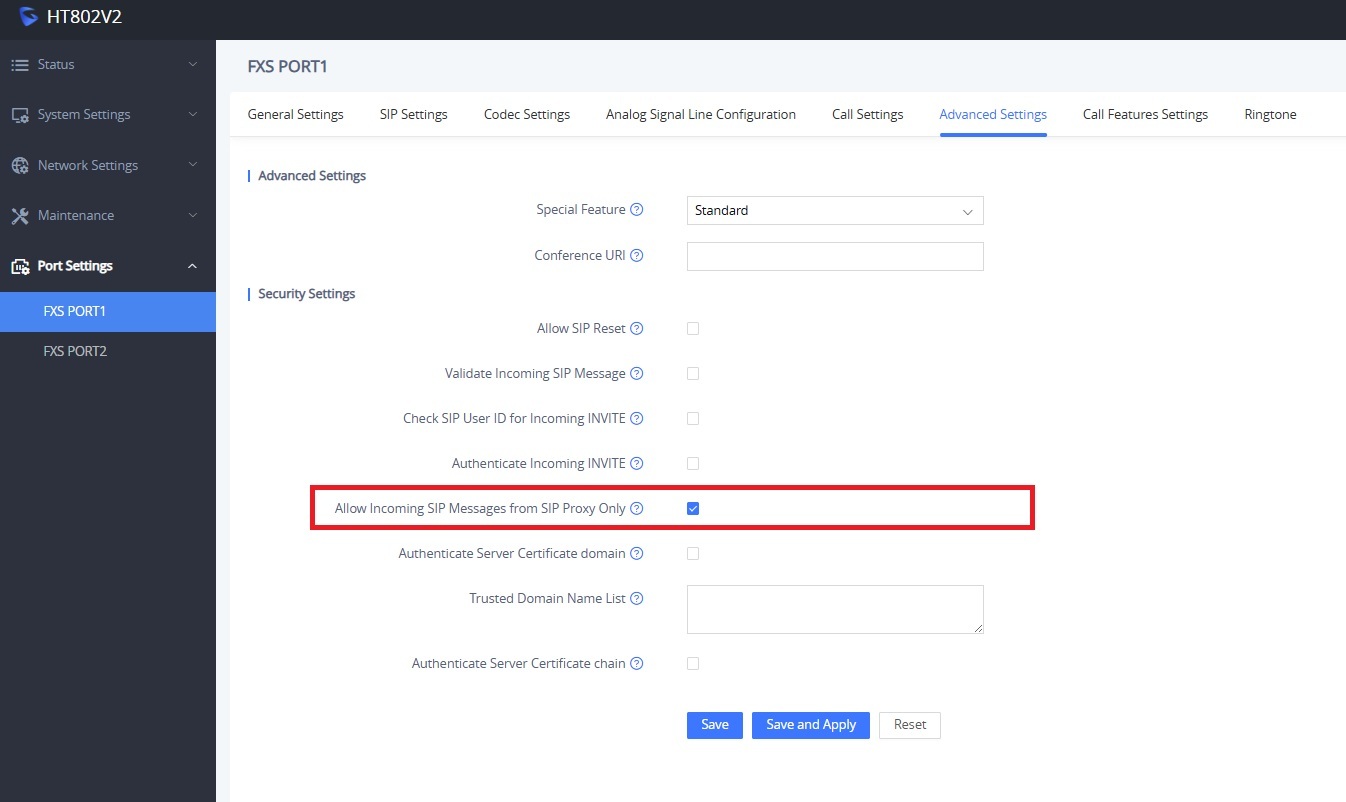

    Στην Καρτέλα Port Advanced Settings → Security Settings πραγματοποιείτε τις εξής αλλαγές:

    • Allow Incoming SIP Messages From Proxy Only: Επιλεγμένο


    ​Επιλέγετε Save and Apply.

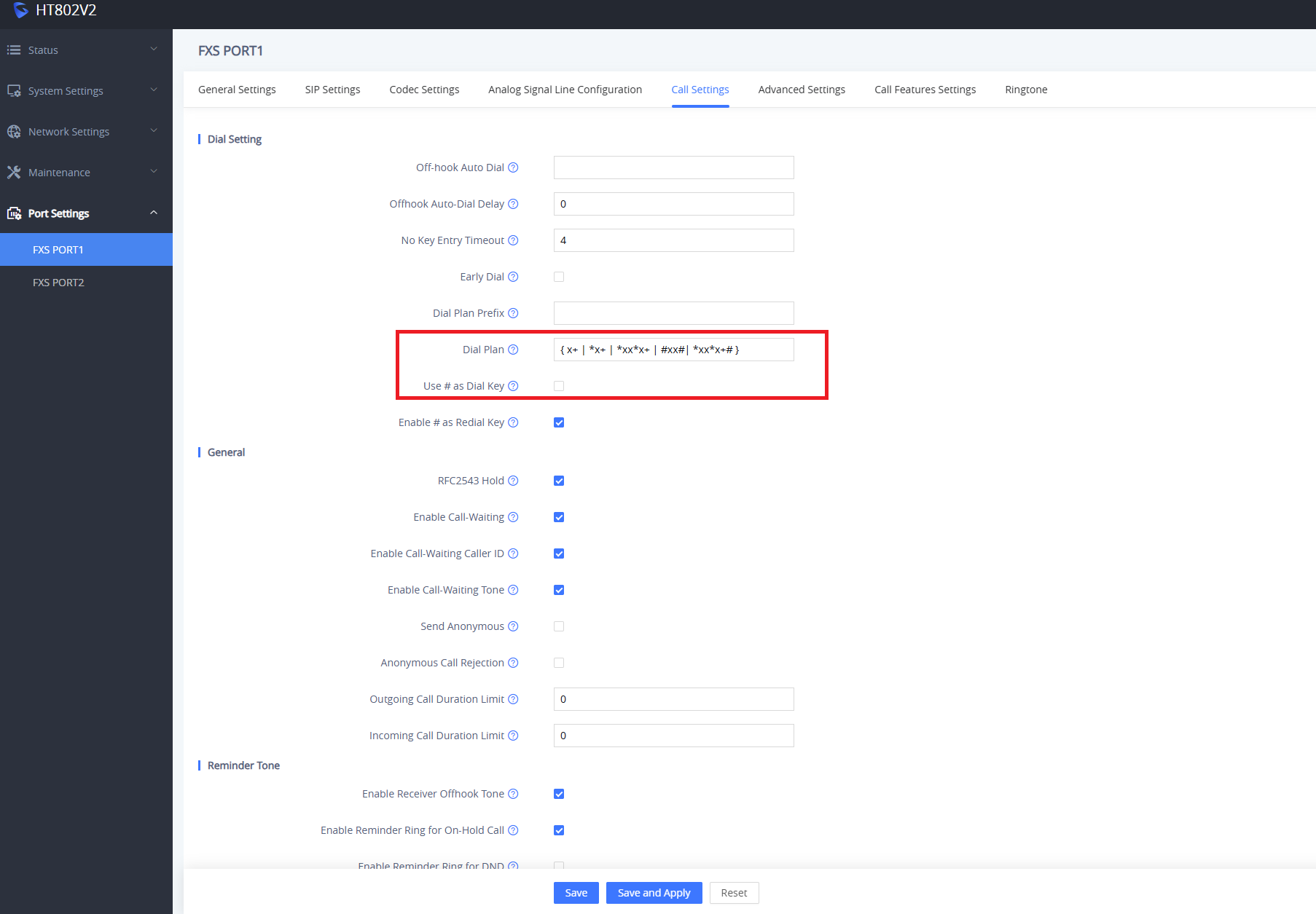

    Στην Καρτέλα Port Settings → FXS PORT1 → Call Settings πραγματοποιείτε τις εξής αλλαγές:






    • Dial Plan: { x+ | *x+ | *xx*x+ | #xx#| *xx*x+# }
    • Use # as Dial Key: Αποεπιλέγετε


    ​Επιλέγετε Save and Apply.

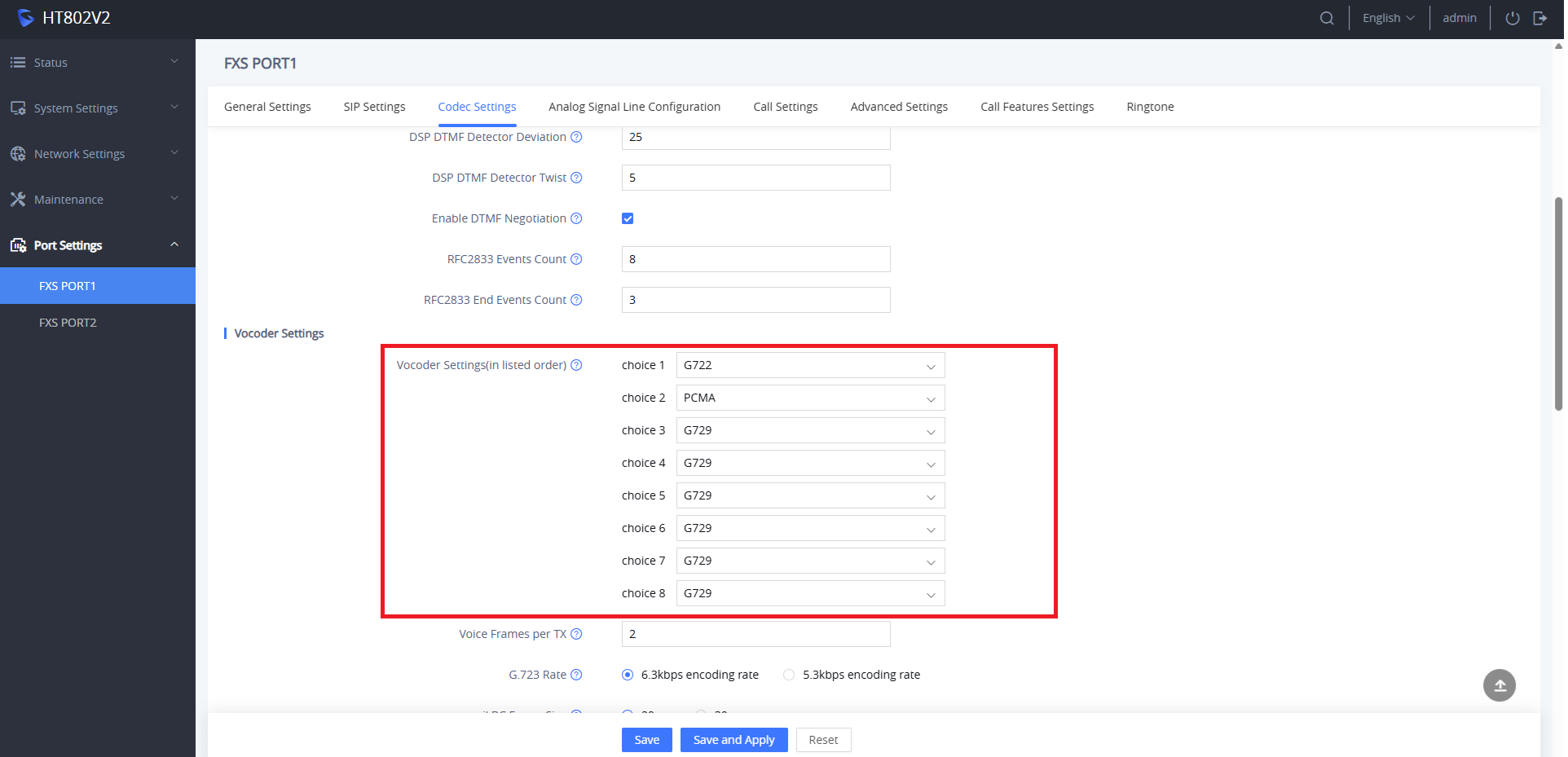

    Στην Καρτέλα Port Settings → FXS PORT1 → Codec Settings ορίζετε τα codecs στην εξής σειρά:

    • choice 1: G722
    • choice 2: PCMA
    • choice 3-8: G729


    ​Επιλέγετε Save and Apply.




    Αναβάθμιση Λογισμικού (Firmware Upgrade)

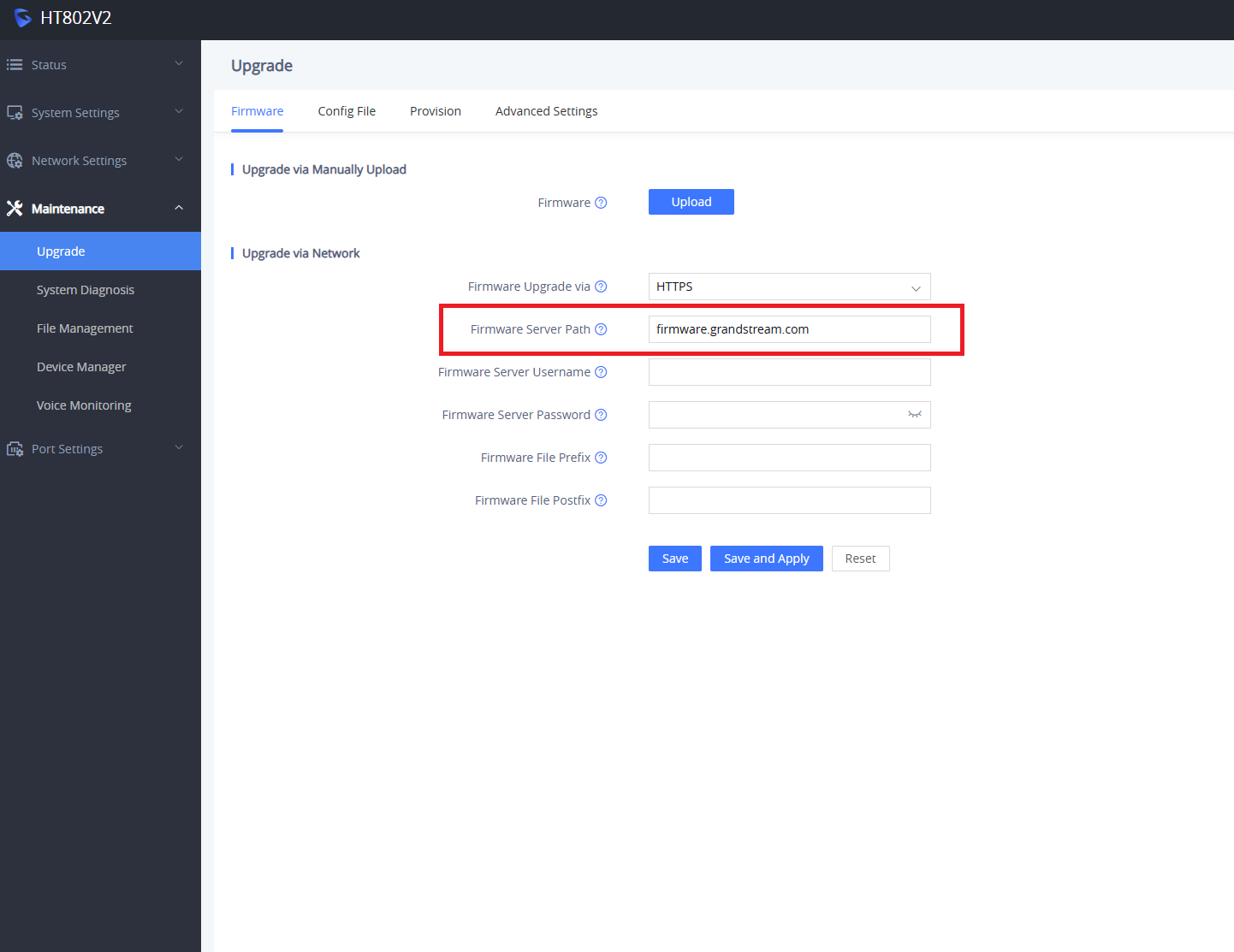

    Στην καρτέλα Maintenance → Upgrade πραγματοποιείτε τις παρακάτω αλλαγές:


    • Firmware Server Path: firmware.grandstream.com



    ​Επιλέγετε Save and Apply.



    Ενεργοποίηση Κρυπτογράφησης TLS/SRTP (Προαιρετικά)

    Η modulus παρέχει τη δυνατότητα κρυπτογράφησης της σηματοδοσίας και της φωνής, προκειμένου να εξασφαλίσει τη μέγιστη δυνατή ασφάλεια για τις τηλεφωνικές επικοινωνίες.

    Για την ενεργοποίηση της κρυπτογράφησης, ακολουθήστε τα παρακάτω επιπλέον βήματα:

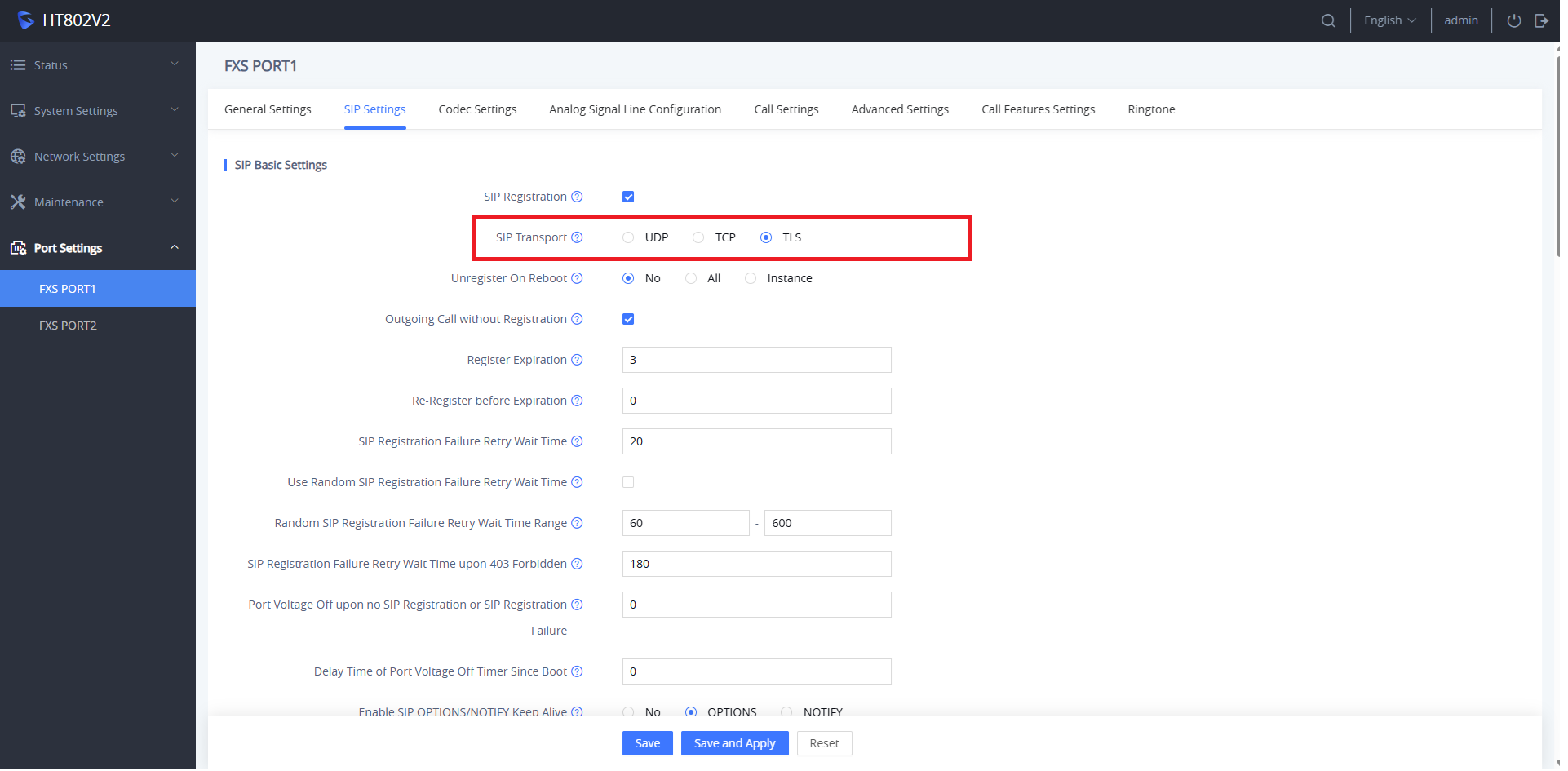

    Στην καρτέλα Port Settings → FXS PORT1 ή FXS PORT2, και στην καρτέλα SIP Settings πραγματοποιείτε την εξής αλλαγή:




    • SIP Transport: TLS


    ​Επιλέγετε Save and Apply.

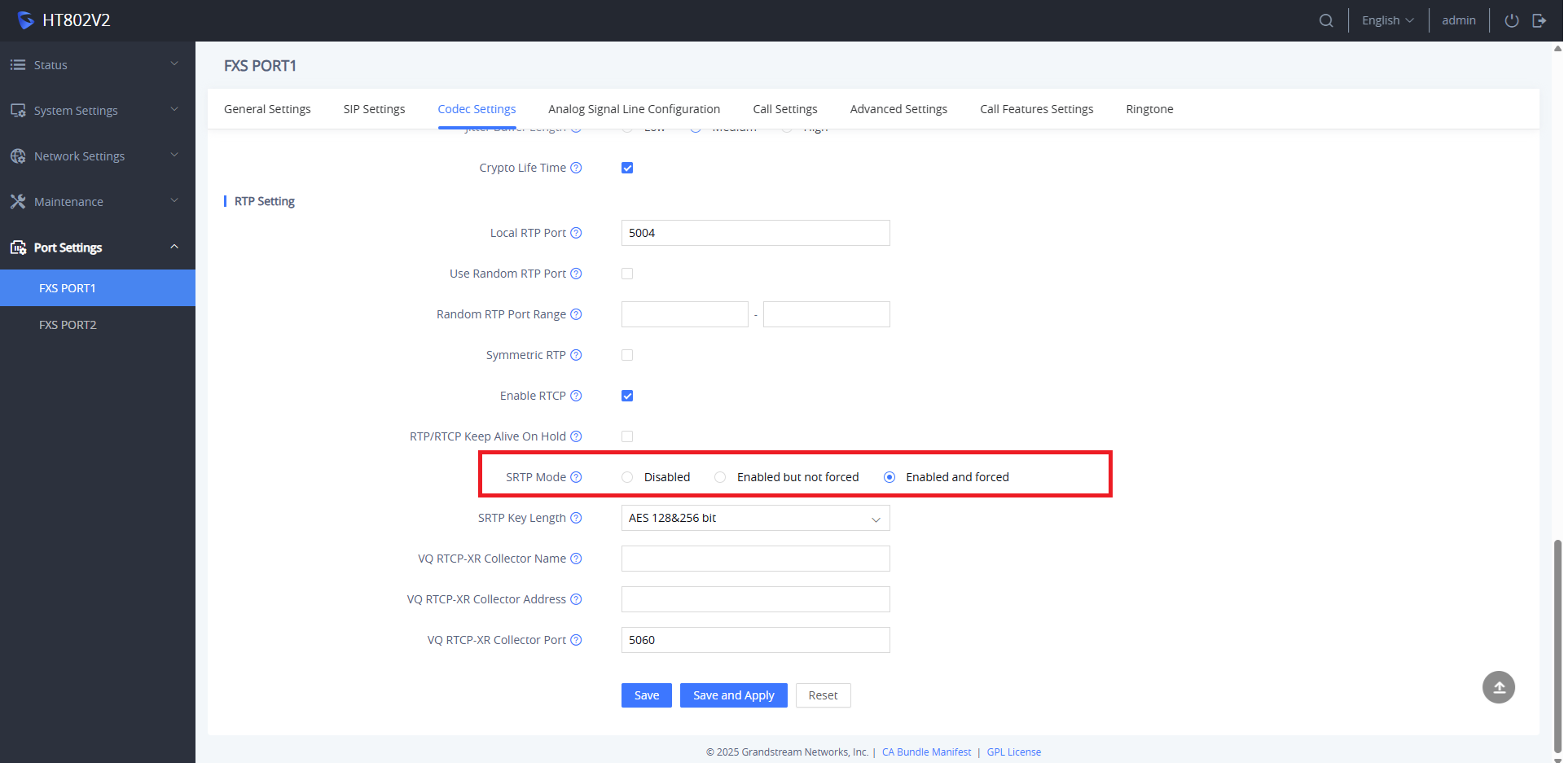

    Στην καρτέλα Port Settings → FXS PORT 1 ή FXS PORT 2,  και στην καρτέλα Codec Settings πραγματοποιείτε την εξής αλλαγή:

    • SRTP Mode: Enabled and forced

    ​
    Επιλέγετε Save and Apply.



    Αντιμετώπιση Προβλημάτων

    Αποσύνδεση συσκευής


    Αν η συσκευή αποσυνδέεται και δεν είναι ενεργοποιημένη η κρυπτογράφηση TLS/SRTP:

    • Στην Καρτέλα Port Settings → FXS PORT X → General Settings ορίζετε Primary SIP server: voips.modulus.gr:6050

    • Αν δεν επανέλθει, στην Καρτέλα Port Settings → FXS PORT X → SIP Settings ορίζετε Local SIP Port: 46000
      Για κάθε επόμενη FXS θύρα ή συσκευή στο ίδιο δίκτυο, αυξήστε τον αριθμό της πόρτας κατά 2(46002, 46004 κ.ο.κ.).



    Call Waiting


    Με τη λειτουργία αναμονής κλήσεων η συσκευή σας δίνει τη δυνατότητα να δέχεστε δύο ταυτόχρονες κλήσεις. Ενώ ήδη μιλάτε σε μία κλήση θα ακούσετε έναν τόνο που σας ενημερώνει ότι έχετε μία δεύτερη εισερχόμενη κλήση. Μπορείτε τότε αν επιθυμείτε να βάλετε σε αναμονή την πρώτη κλήση χρησιμοποιώντας το FLASH ώστε να μιλήσετε στη δεύτερη.
    Εφόσον όταν ήδη μιλάτε σε μία κλήση ΔΕΝ θέλετε να λαμβάνετε δεύτερη κλήση και επιθυμείτε ο καλών να ακούει σήμα κατειλημμένου θα πρέπει να απενεργοποιήσετε το call waiting καλώντας *50 από τη συσκευή σας.
    Για να την ενεργοποιήσετε εκ νέου καλείτε *51.



    Επαναφορά Εργοστασιακών Ρυθμίσεων (Factory Reset)

    Σε περίπτωση που επιθυμείτε να πραγματοποιήσετε επαναφορά εργοστασιακών ρυθμίσεων, ακολουθήστε τα παρακάτω βήματα:

    • Αποσυνδέστε το καλώδιο Ethernet.
    • Εντοπίστε την υποδοχή επαναφοράς Reset στο πίσω μέρος της συσκευής HT802.
    • Τοποθετήστε μία ακίδα ή ένα συνδετήρα στην υποδοχή και κρατήστε την πατημένη για περίπου 7 δευτερόλεπτα,
    • Βγάζετε την  ακίδα ή τον συνδετήρα. Η συσκευή θα κάνει επανεκκίνηση και στη συνέχεια θα επανέλθει σε κατάσταση εργοστασιακών ρυθμίσεων.

    Συχνές Ερωτήσεις

    Συνδέστε αναλογικό τηλέφωνο στη θύρα Phone 1 του Grandstream ATA και πληκτρολογήστε *** και μετά 02. Tο φωνητικό μενού θα εκφωνήσει την IP. Εναλλακτικά, βρείτε την IP στη λίστα DHCP Clients του router σας μέσω της MAC Address.

    Στις συσκευές Grandstream το username είναι "admin". Ο κωδικός είναι, ανάλογα με το μοντέλο, είτε "admin" είτε μοναδικός κωδικός τυπωμένος στην πίσω πλευρά της συσκευής με την ένδειξη P/W ή Password.

    Τα στοιχεία σύνδεσης του τερματικού σας έχουν αποσταλεί στα στοιχεία επικοινωνίας που έχετε δηλώσει κατά την ενεργοποίηση. Το username έχει σταλεί με email με θέμα "modulus VoIP Services - Ενεργοποίηση τερματικού" και το password με SMS.

    Όχι. Για τη σύνδεση συσκευής ή εφαρμογής χρειάζεστε το username και το password ενός διαθέσιμου τερματικού modulus, και όχι τα στοιχεία εισόδου στο my.modulus.gr.

    Όχι, για την εξασφάλιση της ορθής λειτουργίας της υπηρεσίας το κάθε τερματικό θα πρέπει να χρησιμοποιείται αποκλειστικά και μόνο σε μία συσκευή ή εφαρμογή.

    Το κάθε τερματικό μπορεί να χρησιμοποιηθεί σε μία ξεχωριστή συσκευή ή εφαρμογή. Αν έχετε μόνο μία συσκευή μπορείτε να χρησιμοποιήσετε όποιο θέλετε από αυτά.

    Το "Not Registered" ή "Registration Failed" σημαίνει ότι η συσκευή δεν συνδέθηκε στον SIP server της modulus. Θα πρέπει αρχικά να ελέγξετε ότι έχετε εισάγει σωστά το username και password του τερματικού σας. Στη συνέχεια επιβεβαιώστε ότι ο SIP server είναι ορισμένος σε voips.modulus.gr. Τέλος ελέγξτε ότι η συσκευή έχει σωστές δικτυακές ρυθμίσεις (DNS, Gateway) και ότι έχει πρόσβαση στο Internet.

    Η κρυπτογράφηση TLS και SRTP μεγιστοποιεί την ασφάλεια των συνομιλιών σας και μπορεί να ενεργοποιηθεί σε κάθε περίπτωση. Είναι απαραίτητη όταν η σύνδεση στο internet γίνεται μέσω δορυφορικής γραμμής ή δικτύου κινητής τηλεφωνίας (4G, 5G).

    Αν έχετε ενεργοποιήσει TLS αλλά δεν έχετε ήχο, επιβεβαιώστε ότι είναι ενεργή και η λειτουργία SRTP. Το TLS κρυπτογραφεί τη σηματοδοσία της κλήσης, ενώ το SRTP κρυπτογραφεί τον ήχο, συνεπώς χρειάζονται και τα δύο.

    Για βέλτιστη ποιότητα ήχου ενεργοποιήστε, με αυτή τη σειρά προτεραιότητας, τους codecs G.722 και PCMA (G.711 alaw). Όπου υποστηρίζεται, θα χρησιμοποιείται ο G.722, που προσφέρει ήχο HD (HD Audio).

    Για να λειτουργήσει η άμεση εκτροπή με τον κωδικό *21*, το dialplan της συσκευής σας πρέπει να επιτρέπει την κλήση αυτού του κωδικού. Ελέγξτε και διορθώστε το dialplan στο διαχειριστικό της συσκευής.

    Ελέγξτε το πεδίο SIP Server: πρέπει να περιέχει μόνο "voips.modulus.gr", χωρίς θύρα. Αν έχετε προσθέσει θύρα (π.χ. "voips.modulus.gr:5060"), αφαιρέστε την και αποθηκεύστε.
