    Ρύθμιση Grandstream HT81X με SIP Τηλεφωνία modulus

    Κοινοποιήστε

    Οι συσκευές Grandstream HT81X Series επιτρέπουν τη σύνδεση αναλογικών τηλεφωνικών συσκευών σε σύγχρονα SIP VoIP δίκτυα και αποτελούν αξιόπιστη λύση για επαγγελματική και οικιακή τηλεφωνία.
    Στον οδηγό αυτό θα δείτε βήμα-βήμα τη ρύθμιση Grandstream HT81X με τις υπηρεσίες τηλεφωνίας της modulus, καθώς και οδηγίες για TLS/SRTP κρυπτογράφηση, SIP registration και troubleshooting.

    Σύνδεση συσκευής

    Συνδέετε τη συσκευή στο ρεύμα και στο δίκτυο στην υποδοχή WAN. Στη συνέχεια, συνδέετε μια αναλογική συσκευή στη θύρα Phone 1.

    Αν η συσκευή χρησιμοποιείται ήδη από άλλη υπηρεσία τηλεφωνίας, θα πρέπει πρώτα να ακολουθήσετε τη διαδικασία επαναφοράς εργοστασιακών ρυθμίσεων (Reset).

    Διαφορετικά συνεχίζετε με την παραμετροποίηση.

    Από το ακουστικό, πληκτρολογείτε ***12. Μόλις ολοκληρώσετε την πληκτρολόγηση, θα ακούσετε το μήνυμα “WAN port web access disabled”. Πληκτρολογείτε 9 και θα ακούσετε “WAN port web access enabled” και στη συνέχεια τερματίζουμε την κλήση.

    Πραγματοποιείτε μια νέα κλήση και πληκτρολογείτε ***02. Μόλις ολοκληρώσετε την πληκτρολόγηση, θα ακούσετε ένα μήνυμα με την IP που έχει ανατεθεί στη συσκευή (π.χ. IP Address 192.168.1.10)
    Σημειώστε πως οι αριθμοί αναγγέλλονται ψηφίο-ψηφίο στα αγγλικά και διαχωρίζονται με τελείες(dot).



    Είσοδος στο διαχειριστικό

    Ανοίγουμε έναν web browser (π.χ. Firefox, Chrome) και πληκτρολογούμε την IP (π.χ. 192.168.1.10) που ακούσαμε στο προηγούμενο βήμα. Συνδεόμαστε με

    Username: admin και
    Default password: admin.



    Παραμετροποίηση

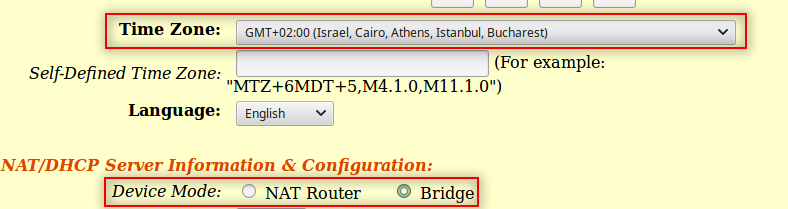

    • Στην καρτέλα BASIC SETTINGS πραγματοποιείτε τις παρακάτω αλλαγές:



    • Time Zone: GMT+02:00 (Israel, Cairo, Athens, Istanbul, Bucharest)
    • Device Mode: Bridge


    Στην καρτέλα ADVANCED SETTINGS πραγματοποιείτε τις παρακάτω αλλαγές:

    • System Ring Cadence: c=2000/4000;
    • Dial Tone: f1=425@-13,c=200/300-700/800;
    • Ringback Tone: f1=440@-13,f2=480@-13,c=2000/4000;
    • Busy Tone: f1=425@-13,c=300/300;
    • Reorder Tone: f1=480@-24,f2=620@-24,c=250/250;
    • Confirmation Tone: f1=350@-11,f2=440@-11,c=100/100-100/100-100/100;
    • Call Waiting Tone: f1=440@-13,c=300/10000-300/10000-0/0;
    • Prompt Tone: f1=350@-13,f2=440@-13,c=0/0;


    Επιλέγετε Apply στο κάτω μέρος της σελίδας.


    Στην καρτέλα PROFILE 1 / PROFILE 2 πραγματοποιείτε τις παρακάτω αλλαγές:


    • Profilie Active: Yes
    • Primary SIP Server: voips.modulus.gr
    • NAT Traversal: Keep-Alive
    • Register Expiration: 3
    • SIP Registration Failure Retry Wait Time upon 403: 180






    • Allow Incoming SIP Messages from SIP Proxy Only: Yes
    • Use Privacy Header: No
    • Use P-Preferred-Identity Header: No
    • Use P-Access-Network-Info Header: No
    • Use P-Emergency-Info Header: No





    • Preferred DTMF Method:
      • ​RFC2833
      • SIP INFO
      • In-audio





    • Dial Plan: { x+ | *x+ | 4xx | [268]xxxxxxxxx }






    • Preferred Vocoder:
      • Choice 1: G722
      • Choice 2: PCMA
      • Choice 3-8: G729



    Επιλέγετε Apply στο κάτω μέρος της σελίδας.


    Στην καρτέλα FXS PORTS πραγματοποιείτε τις παρακάτω αλλαγές:

    ​

    • SIP User ID: το USERNAME του modulus τερματικού σας που σας έχει αποσταλεί με email
    • Authenticate ID: το USERNAME του modulus τερματικού σας που σας έχει αποσταλεί με email
    • Password: το PASSWORD του modulus τερματικού σας που σας έχει αποσταλεί με SMS
    • Name: Το όνομα σας (με λατινικούς χαρακτήρες)
    • Profile ID: Profile1 ή Profile2 ανάλογα πιο ρυθμίσατε στα προηγούμενα βήματα
    • Hunting Group: Active

    Με τον ίδιο τρόπο μπορείτε να ρυθμίσετε όλα τα FXS ports που διαθέτει η συσκευή σας ανάλογα με το πόσες αναλογικές τηλεφωνικές συσκευές θέλετε να συνδέσετε. Σε κάθε FXS port θα πρέπει να χρησιμοποιήσετε διαφορετικό username και password. Σε περίπτωση που δεν έχετε άλλο διαθέσιμο τερματικό, επικοινωνήστε με το τμήμα εξυπηρέτησης συνδρομητών.

    Επιλέγετε Apply στο κάτω μέρος της σελίδας.

    Εφόσον έχετε ολοκληρώσει σωστά τα παραπάνω βήματα θα πρέπει στην καρτέλα Status να δείτε στον πίνακα Port Status την ένδειξη Registered:


    Η συσκευή σας είναι έτοιμη να δεχτεί και να πραγματοποιήσει κλήσεις!


    Ενεργοποίηση κρυπτογράφησης TLS/SRTP (προαιρετικά)

    Η modulus παρέχει τη δυνατότητα κρυπτογράφησης της σηματοδοσίας και της φωνής, προκειμένου να παρέχει στους συνδρομητές της τη μέγιστη δυνατή ασφάλεια των τηλεφωνικών επικοινωνιών.
    Για την ενεργοποίηση, θα χρειαστεί να προχωρήσετε στα παρακάτω επιπρόσθετα βήματα:

    Στην καρτέλα PROFILE 1/2 πραγματοποιείτε τις παρακάτω αλλαγές:

    • SIP Transport: TLS
    • SRTP Mode: Enabled and Forced


    Επιλέγετε Apply στο κάτω μέρος της σελίδας.


    Επαναφορά εργοστασιακών ρυθμίσεων συσκευής (Reset)

    Σε περίπτωση που επιθυμείτε να επαναφέρετε τη συσκευή στις εργοστασιακές ρυθμίσεις της, ακολουθήστε τα εξής βήματα:

    1. Αποσυνδέστε το καλώδιο Ethernet.
    2. Κρατήστε πατημένο το κουμπί Reset, το οποίο βρίσκεται στο πίσω μέρος της συσκευής, δίπλα από την υποδοχή τροφοδοσίας ρεύματος, για 7 δευτερόλεπτα.


    Η συσκευή θα πραγματοποιήσει επανεκκίνηση και, μόλις επανέλθει, θα έχει τις εργοστασιακές ρυθμίσεις.



    Συχνές Ερωτήσεις

    Συνδέστε αναλογικό τηλέφωνο στη θύρα Phone 1 του Grandstream ATA και πληκτρολογήστε *** και μετά 02. Tο φωνητικό μενού θα εκφωνήσει την IP. Εναλλακτικά, βρείτε την IP στη λίστα DHCP Clients του router σας μέσω της MAC Address.

    Στις συσκευές Grandstream το username είναι "admin". Ο κωδικός είναι, ανάλογα με το μοντέλο, είτε "admin" είτε μοναδικός κωδικός τυπωμένος στην πίσω πλευρά της συσκευής με την ένδειξη P/W ή Password.

    Τα στοιχεία σύνδεσης του τερματικού σας έχουν αποσταλεί στα στοιχεία επικοινωνίας που έχετε δηλώσει κατά την ενεργοποίηση. Το username έχει σταλεί με email με θέμα "modulus VoIP Services - Ενεργοποίηση τερματικού" και το password με SMS.

    Όχι. Για τη σύνδεση συσκευής ή εφαρμογής χρειάζεστε το username και το password ενός διαθέσιμου τερματικού modulus, και όχι τα στοιχεία εισόδου στο my.modulus.gr.

    Όχι, για την εξασφάλιση της ορθής λειτουργίας της υπηρεσίας το κάθε τερματικό θα πρέπει να χρησιμοποιείται αποκλειστικά και μόνο σε μία συσκευή ή εφαρμογή.

    Το κάθε τερματικό μπορεί να χρησιμοποιηθεί σε μία ξεχωριστή συσκευή ή εφαρμογή. Αν έχετε μόνο μία συσκευή μπορείτε να χρησιμοποιήσετε όποιο θέλετε από αυτά.

    Το "Not Registered" ή "Registration Failed" σημαίνει ότι η συσκευή δεν συνδέθηκε στον SIP server της modulus. Θα πρέπει αρχικά να ελέγξετε ότι έχετε εισάγει σωστά το username και password του τερματικού σας. Στη συνέχεια επιβεβαιώστε ότι ο SIP server είναι ορισμένος σε voips.modulus.gr. Τέλος ελέγξτε ότι η συσκευή έχει σωστές δικτυακές ρυθμίσεις (DNS, Gateway) και ότι έχει πρόσβαση στο Internet.

    Η κρυπτογράφηση TLS και SRTP μεγιστοποιεί την ασφάλεια των συνομιλιών σας και μπορεί να ενεργοποιηθεί σε κάθε περίπτωση. Είναι απαραίτητη όταν η σύνδεση στο internet γίνεται μέσω δορυφορικής γραμμής ή δικτύου κινητής τηλεφωνίας (4G, 5G).

    Αν έχετε ενεργοποιήσει TLS αλλά δεν έχετε ήχο, επιβεβαιώστε ότι είναι ενεργή και η λειτουργία SRTP. Το TLS κρυπτογραφεί τη σηματοδοσία της κλήσης, ενώ το SRTP κρυπτογραφεί τον ήχο, συνεπώς χρειάζονται και τα δύο.

    Για βέλτιστη ποιότητα ήχου ενεργοποιήστε, με αυτή τη σειρά προτεραιότητας, τους codecs G.722 και PCMA (G.711 alaw). Όπου υποστηρίζεται, θα χρησιμοποιείται ο G.722, που προσφέρει ήχο HD (HD Audio).

    Για να λειτουργήσει η άμεση εκτροπή με τον κωδικό *21*, το dialplan της συσκευής σας πρέπει να επιτρέπει την κλήση αυτού του κωδικού. Ελέγξτε και διορθώστε το dialplan στο διαχειριστικό της συσκευής.

    Ελέγξτε το πεδίο SIP Server: πρέπει να περιέχει μόνο "voips.modulus.gr", χωρίς θύρα. Αν έχετε προσθέσει θύρα (π.χ. "voips.modulus.gr:5060"), αφαιρέστε την και αποθηκεύστε.
